HFSS fullbook中第一个例子UHF探针天线中的问题.
录入：edatop.com 点击：
我按照fullbook中的步骤一步步来，模拟了第一个实例，出现了几个问题
1)HFSS出现warning说两个边界条件重叠，具体见图，可我的确是按照书上的步骤来，而且rad1和gnd_plane的边界应该是“相邻着”，没有重叠才对啊。
2)模拟出来的结果数据和远区场覆盖图与书上不同，截图如下

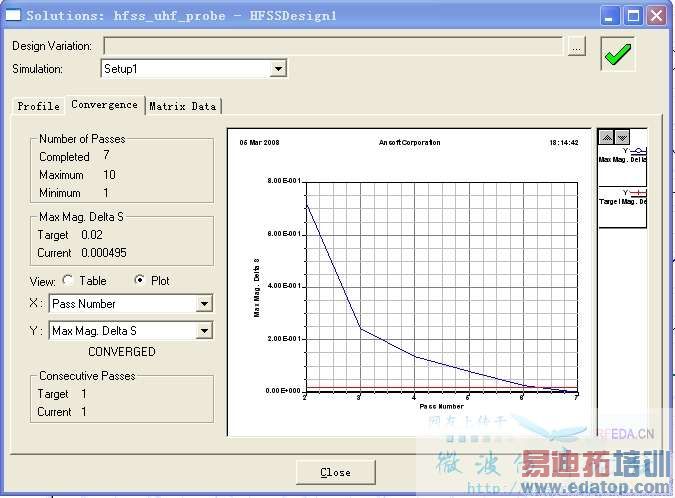

“收敛情况”图不同
终端S参数图形相同，不过在Report Type:中无Terminal S Parameters 选项，只有Terminal Solution Data选项，选了这个，做出相同的图来，不知为何
远区场覆盖图不同，曲线外形大致相同，但参数的大小不同
本人刚看完fullbook，新人一名，请高手给予解答一下，谢谢了
1)HFSS出现warning说两个边界条件重叠，具体见图，可我的确是按照书上的步骤来，而且rad1和gnd_plane的边界应该是“相邻着”，没有重叠才对啊。
2)模拟出来的结果数据和远区场覆盖图与书上不同，截图如下
“收敛情况”图不同
终端S参数图形相同，不过在Report Type:中无Terminal S Parameters 选项，只有Terminal Solution Data选项，选了这个，做出相同的图来，不知为何
远区场覆盖图不同，曲线外形大致相同，但参数的大小不同
本人刚看完fullbook，新人一名，请高手给予解答一下，谢谢了
自己顶起来
我还有个疑问，即使连续用相同的模型和激励等外部条件进行模拟，两次结果也不是完全一样的吧？！
关于重叠问题，那是书上的一个小错误，你在设置辐射边界时候，不要把airbox的底面选进去就行了
那是不是只要建模时候的条件一样，每次仿真出来的结果都是完全一样的？！
同意第二条！
