HFSS仿真微带线共模与差模辐射,如何加激励?
录入:edatop.com 点击:
看到一个资料,有关于PCB上微带线共模与差模辐射,不知道这个激励是怎么加的啊?
上传附件和几个图片,希望高手指点下!
图1 :绿色的FR4介质板,黄色的为两条微带线

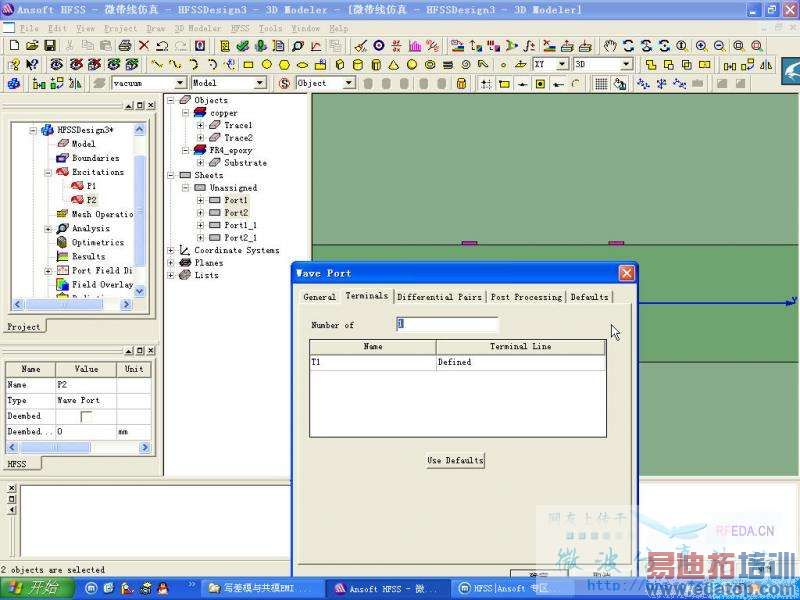

图2:自己试着加激励waveport,不知道这样做对不对?
上传附件和几个图片,希望高手指点下!
图1 :绿色的FR4介质板,黄色的为两条微带线
图2:自己试着加激励waveport,不知道这样做对不对?
首先要明白概念,共模,两端激励电压相等,方向相同
