HFSS仿真两平行带状线间的串扰，如何加lumpedport激励

RT!

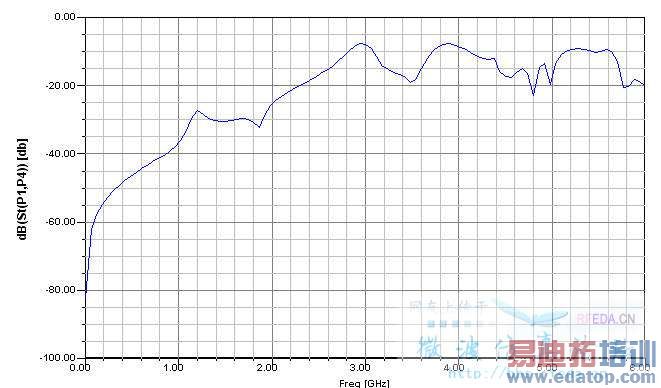

练习带状线串扰仿真，可仿出来的结果不理想！

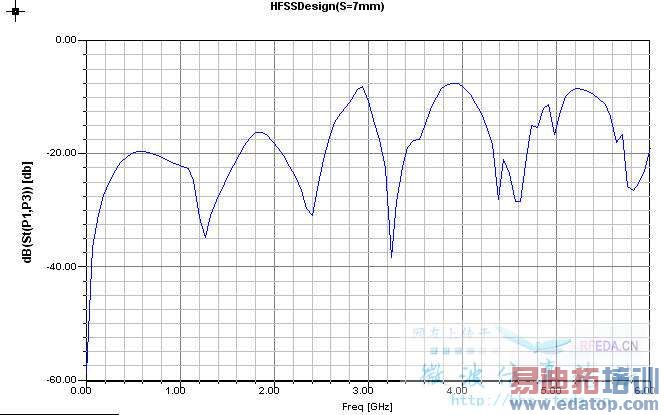

1、不知道带状线间串扰的S31和S41曲线是什么样的？
2、不知道怎么加集总激励，Fullbook上倒是有LVDS的例子，可我想要的结构和那个不同，所以也没有按照差分对来设置激励！
希望这方面的高手指点下！



周末都出去玩了吗？呵呵

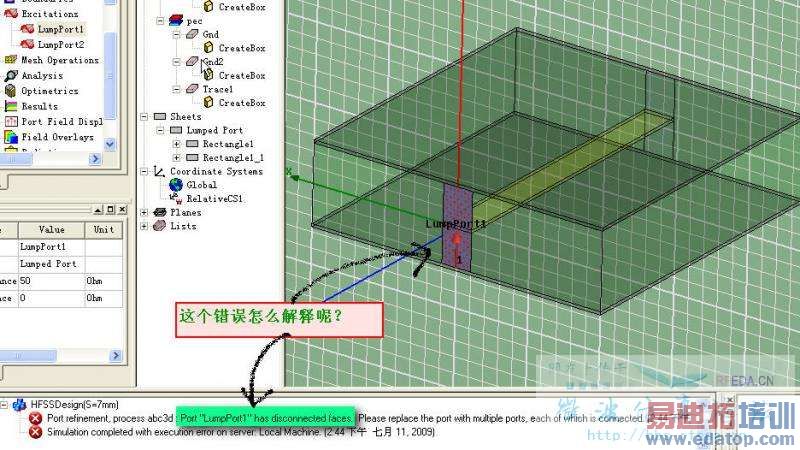

遇到了一个激励设置错误，不知道原因为何？详见图片1的错误注释！

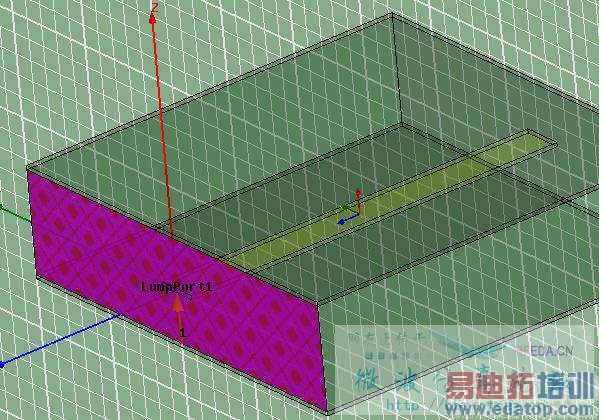

而如果按照图片2来设置激励，就没有错误！



Lumped port 是用一个矩形sheet表示。矩形sheet底边起于 "参考Ground",顶边止于 trace截面下沿，且积分方向由Ground 至trace。不同的结构，矩形长和宽也相应不同。（长L，即矩形截面内平行于Ground;宽W，即矩形垂直于参考平面）
1>.微带线:线宽w,电介质厚度h,If w>=h,那么LP 矩形参数为： W=10w, L=h;
If w.带状线：线宽w,上下Ground间电介质厚h, if w>=h, then W=8w,
if w



1>.微带线:线宽w,电介质厚度h,If w>=h,那么LP 矩形参数为： W=10w, L=h;If w.带状线：线宽w,上下Ground间电介质厚h, if w>=h, then W=8w,if w



:( I don't know what on earth the display problem of my input.
Lumped port 是用一个矩形sheet表示。矩形sheet底边起于 "参考Ground",顶边止于 trace截面下沿，且积分方向由Ground 至trace。不同的结构，矩形长和宽也相应不同。（长L，即矩形截面内平行于Ground;宽W，即矩形垂直于参考平面）1>.微带线:线宽w,电介质厚度h,If w>=h,那么LP 矩形参数为： W=10w, L=h;If w.带状线：线宽w,上下Ground间电介质厚h, if w>=h, then W=8w；if w
