微带3dB耦合器，为什么S13和S14不相等?
录入：edatop.com 点击：

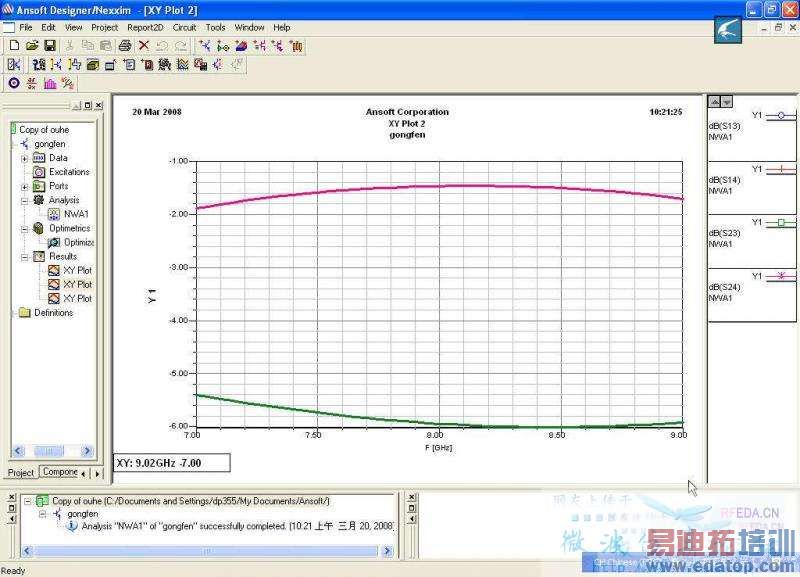

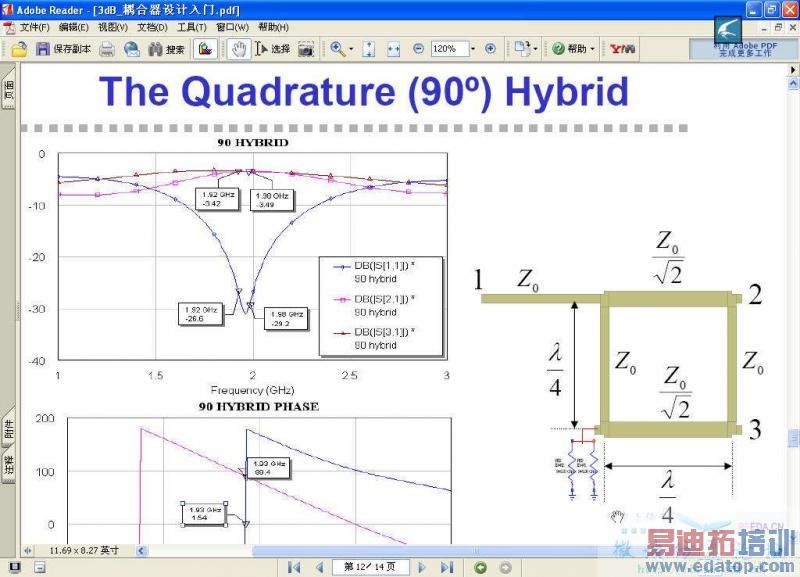

designer2.2设计了一个微带3dB耦合器，用在中心频率8.2GHz的耦合天线上，请教模型有何问题，为什么S13和S14不相等？上图是文献图，下图是我仿真结果图
能给出S参数图吗？
你要实现全频段的完全相等是很难的
branch line的结构理论上有25%的相对带宽就不错了
如果再有进一步的电路失配就更难说了
在你的结构中，对于端口1来说，端口3和端口4并不对称，S13和S14一般来说应该是不相等的。
S13和S14照理论上就是不相等的
附图S11，S22参数
？？？
看看吧
不知道怎么样
我也遇到同样问题，急需强人支援
