请问埋置于基板的电容如何加端口
录入：edatop.com 点击：

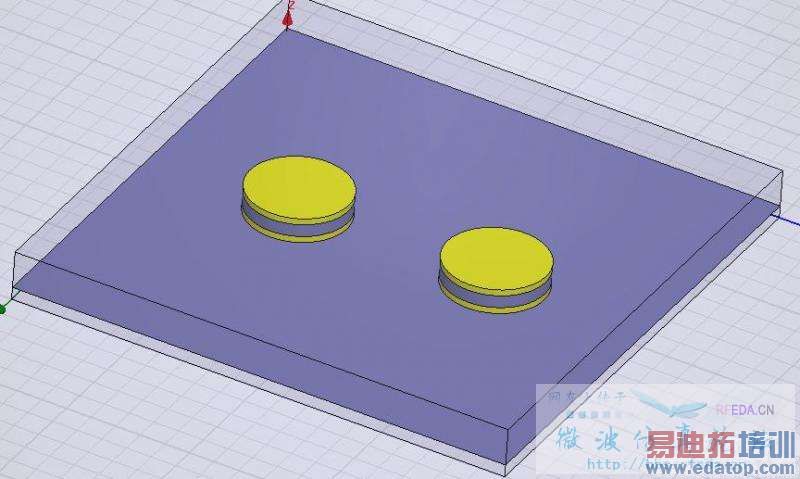

图如下所示
图形怎么上传不了
只能用word了 谢谢各位
你模型上的两个圆东西就是要画的电容吗?
如果是仿真的话应该是不需要这么画的详细.用一个RLC替代掉就可以了.
是两个圆柱电容不需要啊能否说的详细点呢谢谢了
就是说电容有两个脚,在两个脚之间画个平面,然后直接设为lumped RLC boundary 就可以了.里面填上电容值
前面的高手能否留下QQ，想请教一下！谢谢！
