折叠偶极子RFID天线馈电端口设置

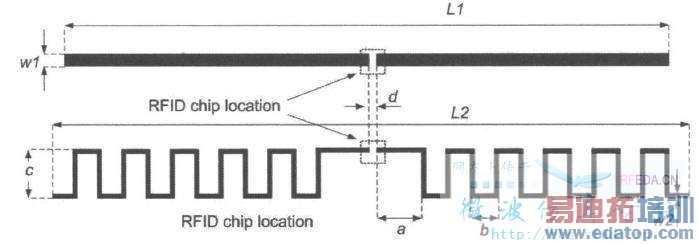

我想用HFSS仿真一个现在用的较多的折叠偶极子RFID天线，但是那个端口怎么设置呢，求教一下大家，天线形式见下图。如果能给出HFSS和designer的设置方式那就最好啦！谢谢。（因为在designer中天线上层的铜皮是有厚度的，所以不能用edge port里面的strip
port）



在天线馈电端口画一矩形片,设置为LUMPEDPORT,阻抗设置为和芯片阻抗就ok了



1楼说的对，也可以自己设置一个同轴，用波导馈电
实际效果基本一致



谢谢大家，我发现以前有几个这方面问题讨论的帖子，只是现在还不清楚的designer里面怎么设置端口（考虑铜皮厚度），本来想做一个对比的（HFSS和designer）



不是说需要什么差分端口的么



在Planar EM中设置两个端口，与HFSS类似，在Port excitation里可以编辑端口内阻，采用与芯片输入阻抗共轭匹配的阻抗即可。



用HFSS时,端口的源阻抗应该是芯片的阻抗,而不是共轭匹配的阻抗.
如芯片的阻抗是:Rc-jXc, 端口阻抗就设为这个值,那么仿真出来后,你会发现,正好当天线输入阻抗是Rc+jXc时,天线的接受功率和辐射功率是最大的. 当你端口阻抗设为共轭的值Rc+jXc时,当天线输入阻抗是Rc-jXc时,天线的接受功率和辐射功率是最大的. 这个跟理论里面,共轭匹配时,负载接受功率最大是相符的.



但是在HFSS仿真过程中，天线的输入阻抗必须是Rc+jXc，为了能够很好看到天线的S11，一般还是将源阻抗设为Rc+jXc。这样才能够很好的找到所需要的阻抗值。个人意见



请问有阻抗是:Rc+jXc的标签芯片吗？能不能给我介绍一种，先谢了
