HFSS11中wave port和deembed的问题

1、在终端模式下的wave port的Ports and Terminals是分别设置的，这样做有什么优点呢，我在设置的时候总是出错，提示导体过少或是一个导体上不能设置多个终端一类的问题，让我很困惑
2、Deembedding的含义。Deembedding的意思是在原有的传输线的基础上增加其传输长度么？这种条件的增加只能作用于平面线或者波导么，如果我想用它增加螺旋天线的长度是否可以呢？Deembedding的结构是铜属性，并且受到辐射源的影响，那Deembedding的部分能否将辐射也计算在内呢？还是只能处理传导的部分呢？
3、波端口直接加在双绞线上了，没有先接一段均匀线消除高频是那个什么高次模式什么的，对我的结果是否有影响呢？
4、差分对。我在帮助中有见到相应的设置，但我却没有弄清楚它是如何与实际的情况对应起来的，我在HFSS10的FULL BOOK中见到了一个差分的例子，那个是使用积分线定义的，箭头的起始端在一个地平面上，我无法将积分线和端口与终端分离的形式对应起来，而且，箭头的其实端一定要在某个物体上么？如果悬空的话是否可以呢？

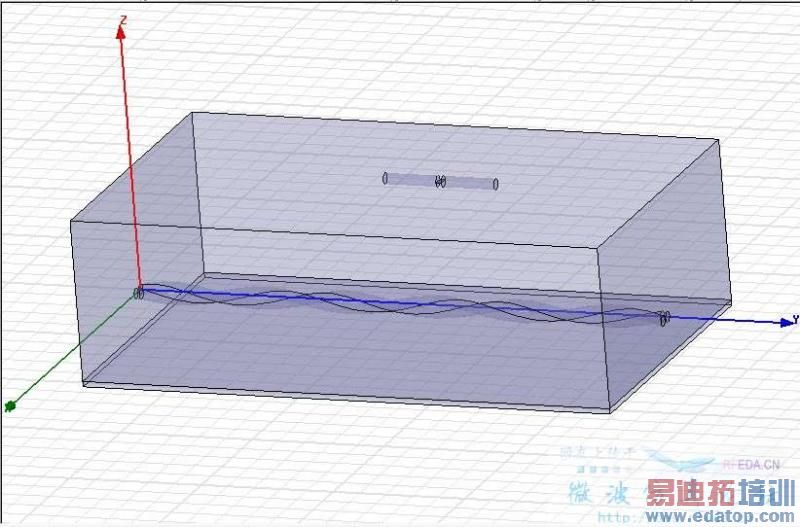

我想要仿真的是一个干扰源对一段长双绞线的影响，双绞线传输的是一个差分信号，因为距离比较长，所以我想用Deembedding来等效后面的线。干扰源是用天线等效的，模型在附件中。



自己顶下
问题还是没解决
别沉了嘿嘿



有相同问题，请高手帮忙解答下，楼主有没有解决呢？希望交流，QQ284375733



这个问题还是请版主或者高手给解释一下吧！



我在微波技术网上回答过这个问题，不知道回答的对不对，有兴趣的可以去看看



谢谢微波技术网 HFSS应用┊交流版主的回答！
