四分之一波长的天线 模拟
录入：edatop.com 点击：
请教一下～PORT

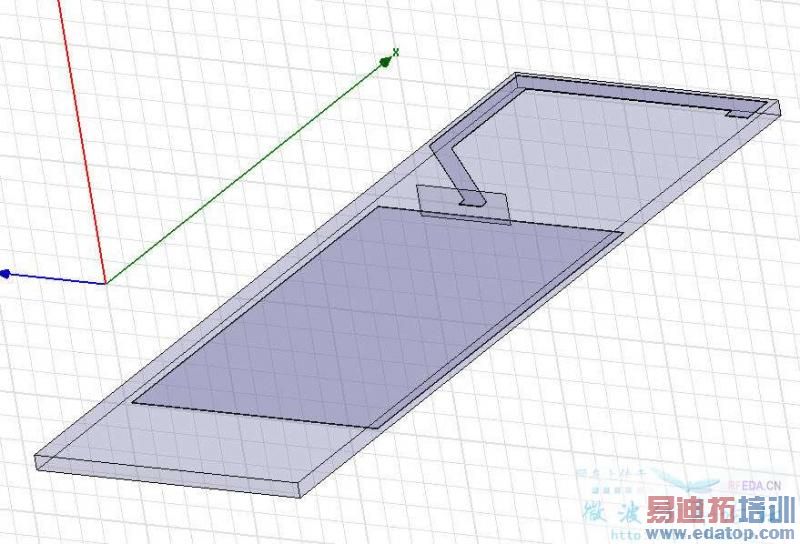

在 四分之一波长的天线 之下

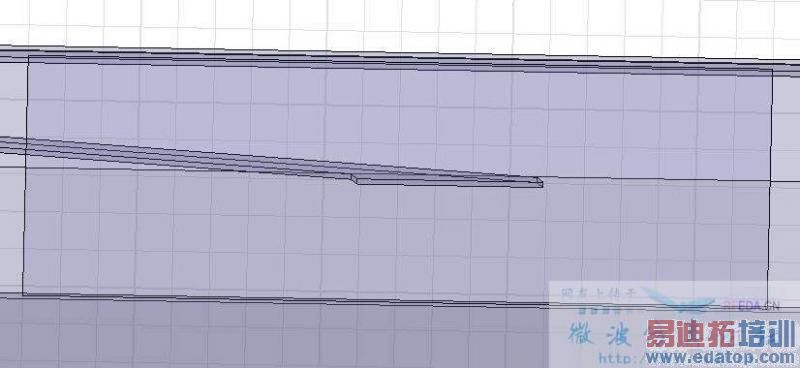

PORT的大小要怎样定义 (矩形的大小)
下面应该是要贴在substrate 和 gnd 交界处
上面要延伸出多大的矩形阿？
左右两边又要多大呢？ 左边如果过大的话 就会超出 substrate 和 gnd 的交界处 这样还有意义吗？（因为实际的天线可能gnd的大小会下图还要小，可能只在feed 端的两侧多一些）
接下来就是 设定port 的 integration line 的问题
我的设定是向量从天线的feed 端流至 gnd
还是要 由gnd 流至 feed端？
还是由 port 的矩形下端（gnd）往上流至矩形的上端中间跨过feed 端？
（其实我有试过，结果都不大一样）
谢谢
在 四分之一波长的天线 之下
PORT的大小要怎样定义 (矩形的大小)
下面应该是要贴在substrate 和 gnd 交界处
上面要延伸出多大的矩形阿？
左右两边又要多大呢？ 左边如果过大的话 就会超出 substrate 和 gnd 的交界处 这样还有意义吗？（因为实际的天线可能gnd的大小会下图还要小，可能只在feed 端的两侧多一些）
接下来就是 设定port 的 integration line 的问题
我的设定是向量从天线的feed 端流至 gnd
还是要 由gnd 流至 feed端？
还是由 port 的矩形下端（gnd）往上流至矩形的上端中间跨过feed 端？
（其实我有试过，结果都不大一样）
谢谢
