问一个hfss仿真同轴滤波器利用对称简化仿真的问题
录入：edatop.com 点击：
这周刚开始学习用hfss来仿真腔体滤波器

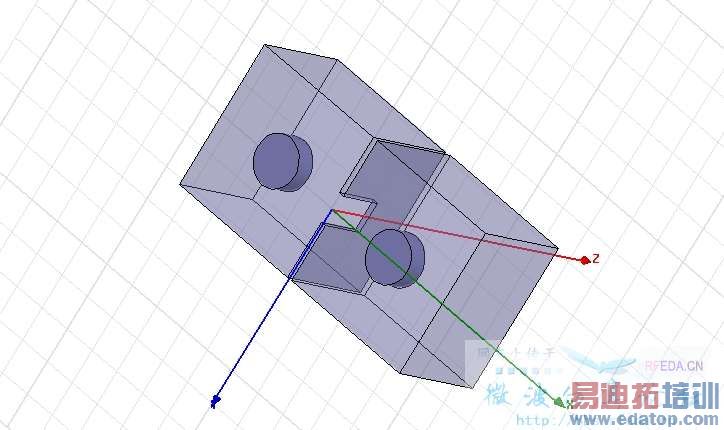

现在在仿真两个腔的耦合（如图）
现在希望可以利用对称面来简化仿真
当沿xz面切开的时候，将切面设为对称的磁面，仿真结果没有问题，两个基模发生劈裂，与原型差不多
但是当沿yz切开的时候，将切面（耦合窗）设成对称的磁面，只出来一个基模，好像是就没有发生耦合，只是我原来一个腔的中心频率，后来我又把切面设成对称电壁，结果是一样的
实在搞不懂为什么这么切不行呢？
像大家请教
谢谢
现在在仿真两个腔的耦合（如图）
现在希望可以利用对称面来简化仿真
当沿xz面切开的时候，将切面设为对称的磁面，仿真结果没有问题，两个基模发生劈裂，与原型差不多
但是当沿yz切开的时候，将切面（耦合窗）设成对称的磁面，只出来一个基模，好像是就没有发生耦合，只是我原来一个腔的中心频率，后来我又把切面设成对称电壁，结果是一样的
实在搞不懂为什么这么切不行呢？
像大家请教
谢谢
