HFSS常见问题解答（第九季）

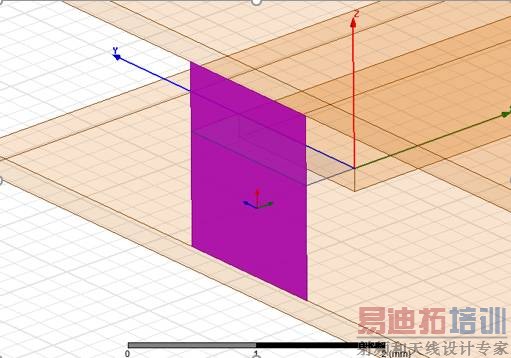

一般建议在带线结构上采用wave port定义端口，定义方法参见1.2，上下端口面与带线的上下地板平齐即可。对于带线结构，如果存在特殊的需求，要定义Lumped port，可参考以下方式。

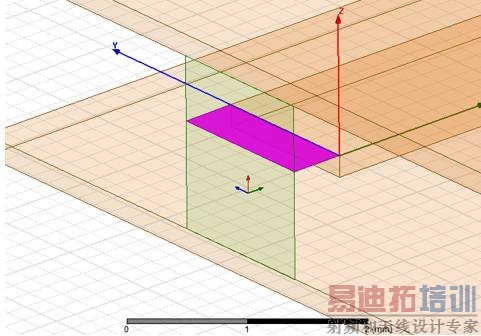

2)        将带线结构截断，取与端面连接的一段作为lumped port的馈入端口面，设置高亮显示区域为Lumped port。

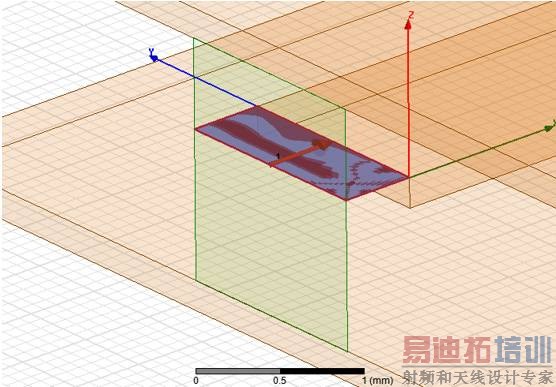

3)        按照常规方式，设置该lumped port面的参考方向

2 如何计算比吸收率（SAR）

比吸收率是表征有损耗的媒质对电磁场能量吸收的量，单位为W/kg，其定义为：

其中σ为媒质的电导率，E为电场强度，ρ为媒质的质量密度。

空间某点平均比吸收率的计算通常需要在该点建立一个正方体区域，然后在整个正方体区域内做SAR的积分，之后除以正方体体积获得该点的平均SAR，HFSS可以自动完成这个过程。

SAR计算的步骤是：首先在HFSSàFieldàSAR Setting里设置媒质参数，然后选中所要查看的几何体，点击FieldsàPlot FieldsàOtheràLocal_SAR 或者 Average_SAR即可。二者的区别在于Local_SAR仅计算某一点的值，而Average_SAR会计算围绕该点的平均值。

比吸收率在移动通信、汽车电子、磁共振成像领域是一个重要的产品指标。

3 我知道HFSS采用自适应网格剖分求解，HFSS能否人工干预网格剖分，什么时候需要人工干预网格剖分？如何人工干预网格剖分？

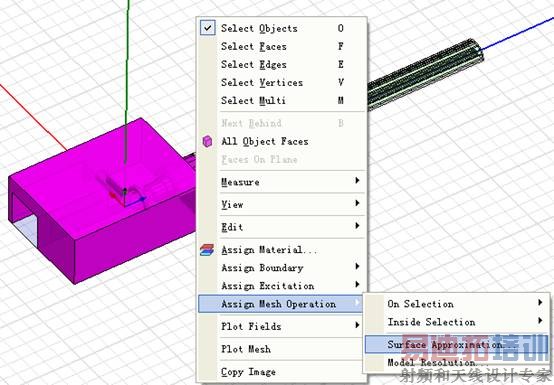

 HFSS具有强大的自适应网格剖分功能，对于绝大多数的问题，都能够得到准确、可靠的结果。但对于个别问题，使用手动网格剖分进行干预，控制所生成的初始网格的密度，可以减少收敛所需的迭代次数，提高求解计算的效率。人工干预网格剖分通过HFSS菜单下的Mesh Operations中的选项来进行设置，在选中物体的表面或内部进行。如图2.1所示。

4 HFSS中Solve Inside 是什么意思？改变它有何影响？

A: HFSS中的Solve Inside是是否对该模型内部进行求解的选项，在选中后将对该模型内部进行网格划分和电场求解，否则将只对模型表面进行网格划分而不会求解内部的电场。对于良导体而言，由于电磁波的趋肤效应，电磁场能量都分布在靠近导体表面的地方，因而无需对导体内部进行电场的计算。在默认设置下，材料为良导体（如铜、银、PEC等）的模型Solve Inside选项都是未选中状态，HFSS会自动计算趋肤深度并对损耗进行修整。

但是，如果导体的厚度与趋肤深度相近，或小于趋肤深度时，如果需要精确考虑导体损耗，请将Solve Inside设置为开。

5 我知道HFSS采用的是频域求解，如果我要进行扫频分析，是不是需要逐点求解，从而花费很多时间？

HFSS一共有三种扫频方式：离散扫频、快速扫频和插值扫频。除离散扫频需要对设置的各个频点进行逐点求解外，快速扫频和插值扫频均是采用了一定的外推或自适应算法，而并非逐点求解，求解的时间和频点个数并不直接依赖于扫频设置中的频点数目。另外，利用Ansys Distributed Solve Option（分布式计算选项），可以同时调用局域网内多台计算机同时进行扫频计算，显著缩短求解所需时间。
