CST模型和HFSS模型相互转换

通过本文档，你也可以学到如何将HFSS模型转换到PCB加工版图，就是HFSS--CST--CAM350--PCB，参见A++资源N001——如何将CST模型转化为PCB版图，至于为什么这样，这是因为HFSS本身如果直接往PCB里面转化，默认每次只能导出一层，但是CST可以同时导出多层，因此建议先将HFSS结构导入CST中，再转化为PCB版图。

第1章 使用软件环境

1.1 CST2011（CST STUDIO SUITE）

1.2 HFSS 13

如果采用其他版本的软件也是可以的，不同版本的相关设置和步骤基本是一样的。

第2章 CST导入HFSS

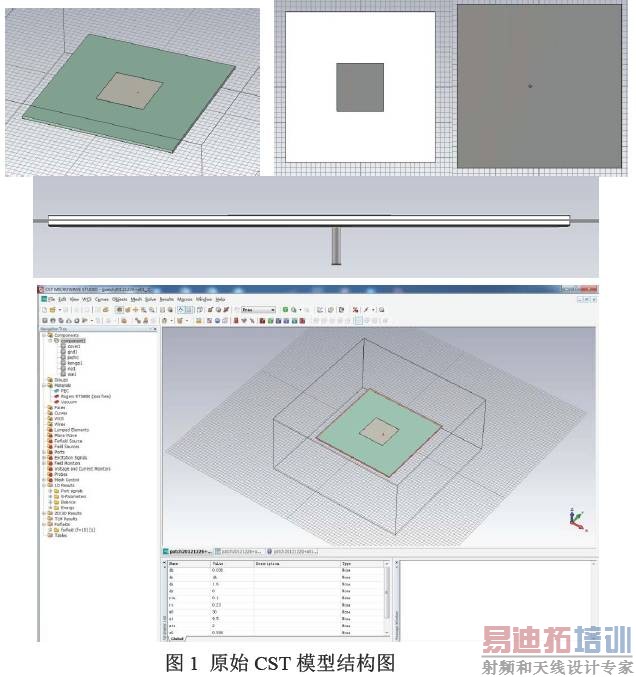

2.1 图1 原始CST模型结构图1

此处通过不同视角展示本教程使用的CST模型结构。

模型为一个微带贴片天线，采用同轴馈电

2.2 图2 原始CST模型结构导出sat过程

步骤：File--Export--SAT

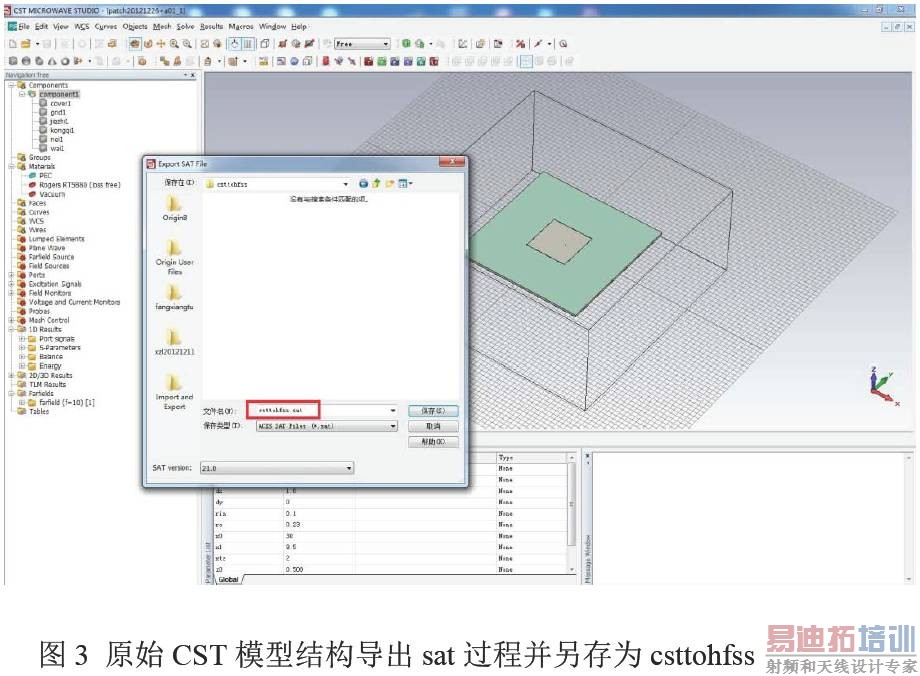

2.3 图3 原始CST模型结构导出sat过程并另存为csttohfss

图3 原始CST模型结构导出sat过程并另存为csttohfss

当然这里也可以采用其他名字哦，但是建议用英文

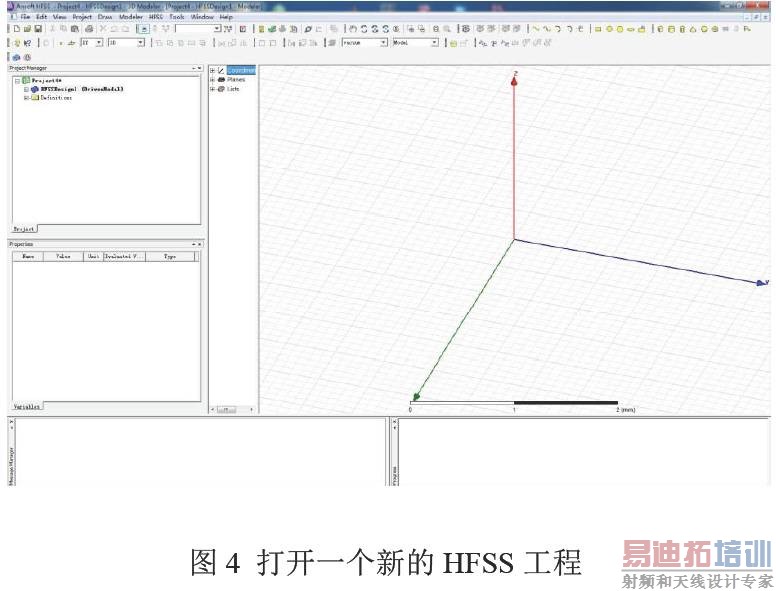

2.4 图4 打开一个新的HFSS工程

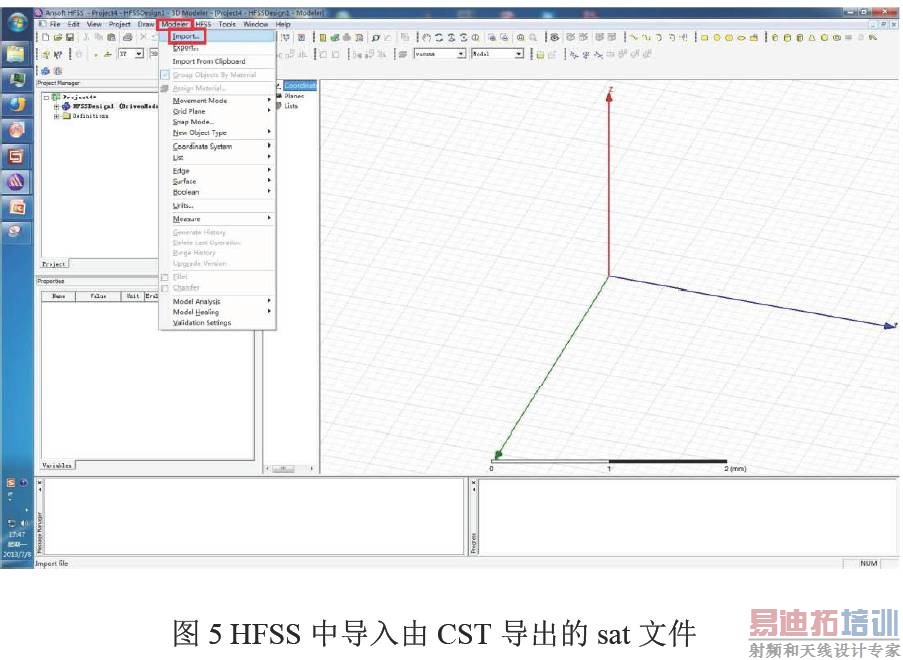

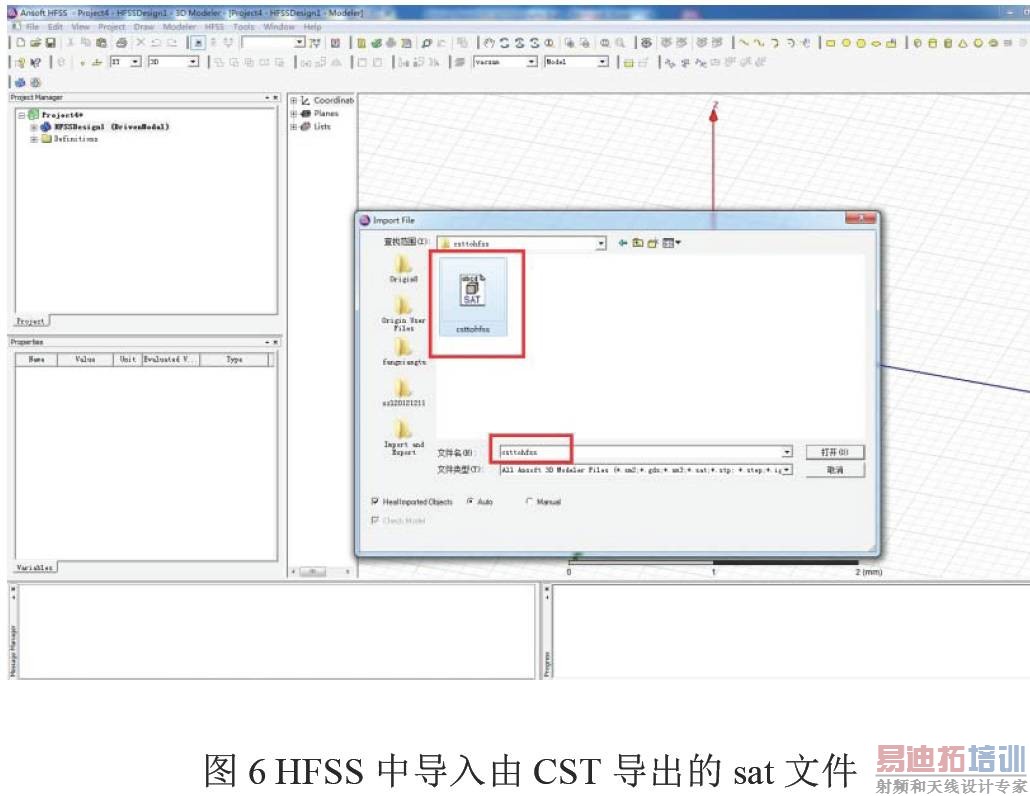

2.5 图5 HFSS中导入由CST导出的sat文件

步骤：Modeler--Import

2.6 图6 HFSS中导入由CST导出的sat文件

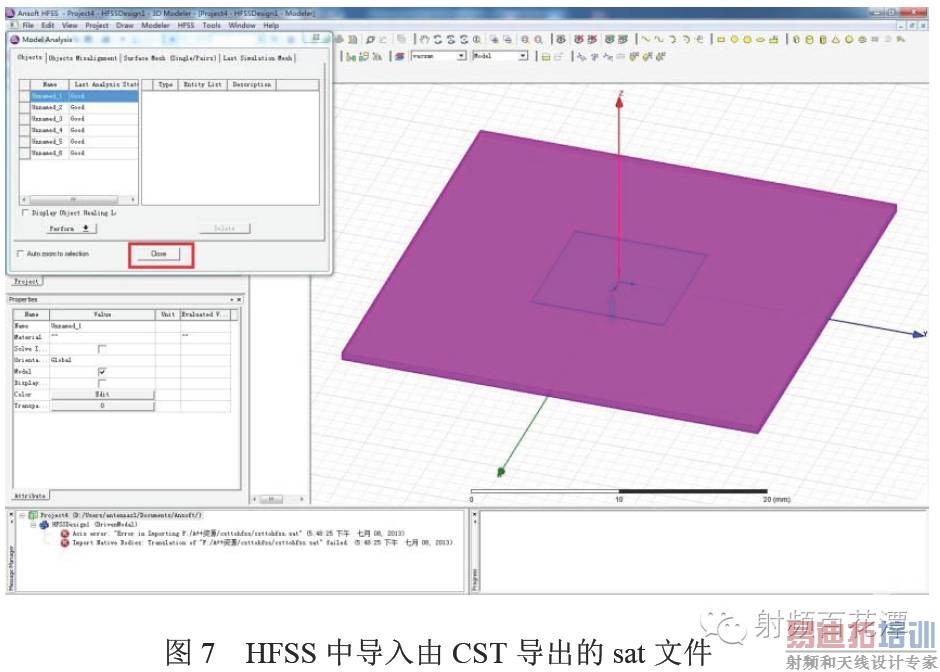

2.7 图7 HFSS中导入由CST导出的sat文件

图7 HFSS中导入由CST导出的sat文件

这里的提示可以不用管，也可能你导入的过程中不会出现，

大概就是和模型名字有关的提示，直接关掉就可以了。

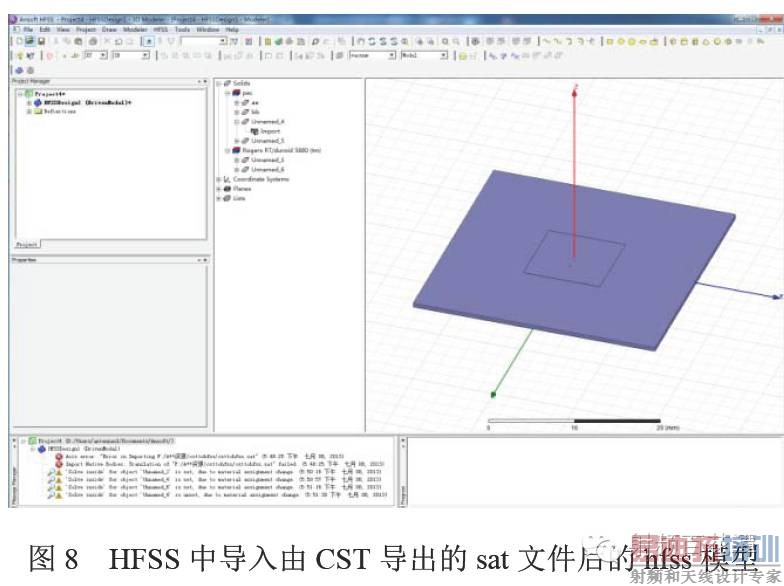

2.8 图8 HFSS中导入由CST导出的sat文件后的hfss模型

此处直接导入后可能会没有任何材料，所有结构都是提示没有安排名字和材料

同时，HFSS和CST有一个区别就是空气盒子和端口的设置

将cst模型导入到hfss后要重新设置结构名字、材料，端口和空气盒子

第3章 HFSS导入CST

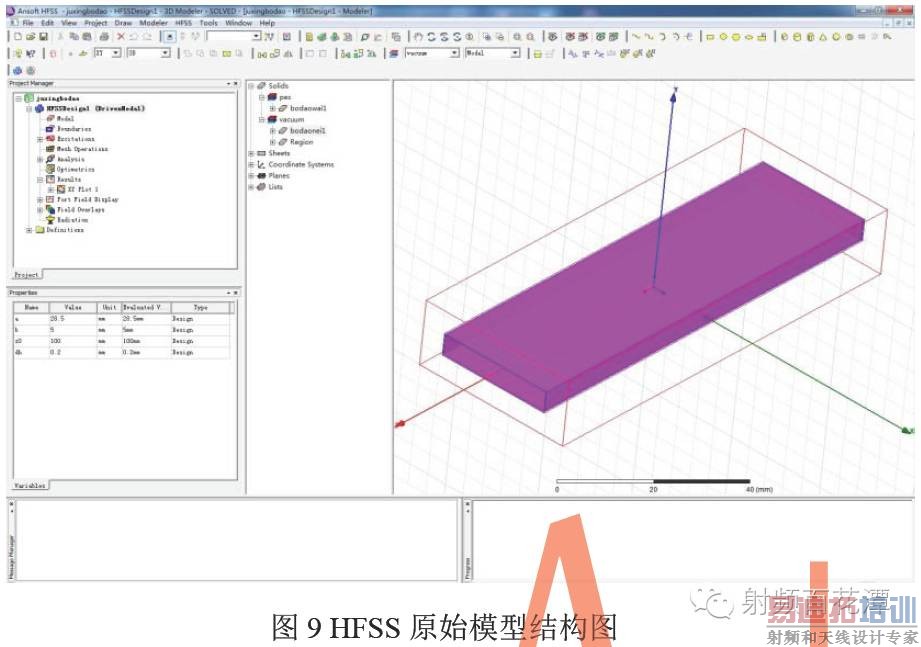

3.1 图9 HFSS原始模型结构图

模型为一段波导，两端端口波导馈电，带空气盒

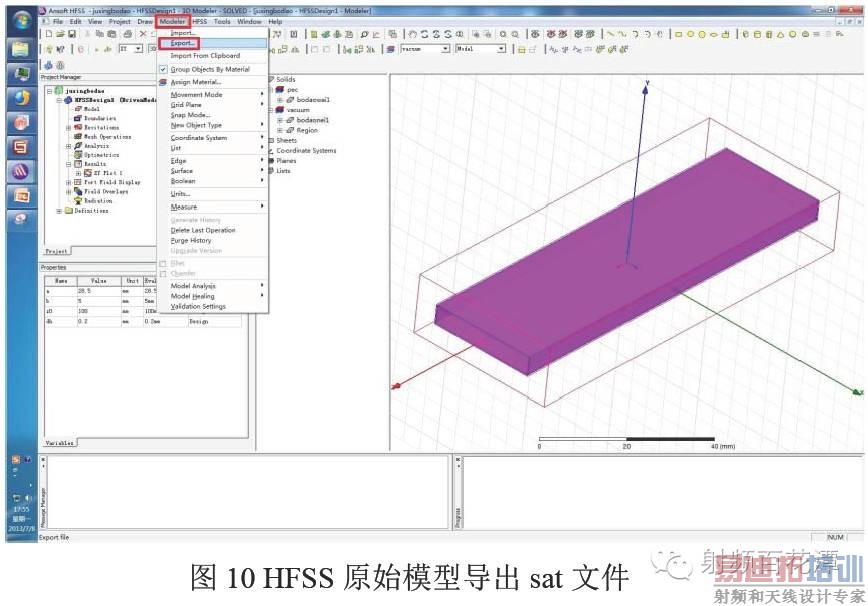

3.2 图10 HFSS原始模型导出sat文件

步骤：Modeler--Export

3.3 图11 HFSS原始模型导出sat文件

图11 HFSS原始模型导出sat文件并存为hfsstocst

也可以存为其他名字哦，建议为英文

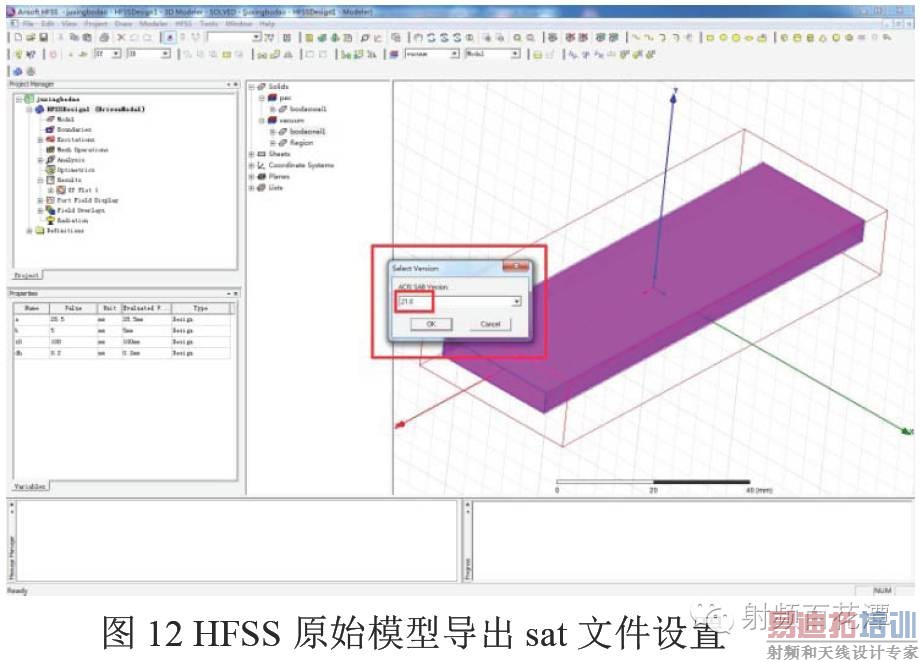

3.4 图12 HFSS原始模型导出sat文件设置

这里需要选择ACIS SAB Version，

这里建议选个12左右的，有时候选的太高了

可能会导致无法再cst里正常导入。如果还不行，选个最低的版本。

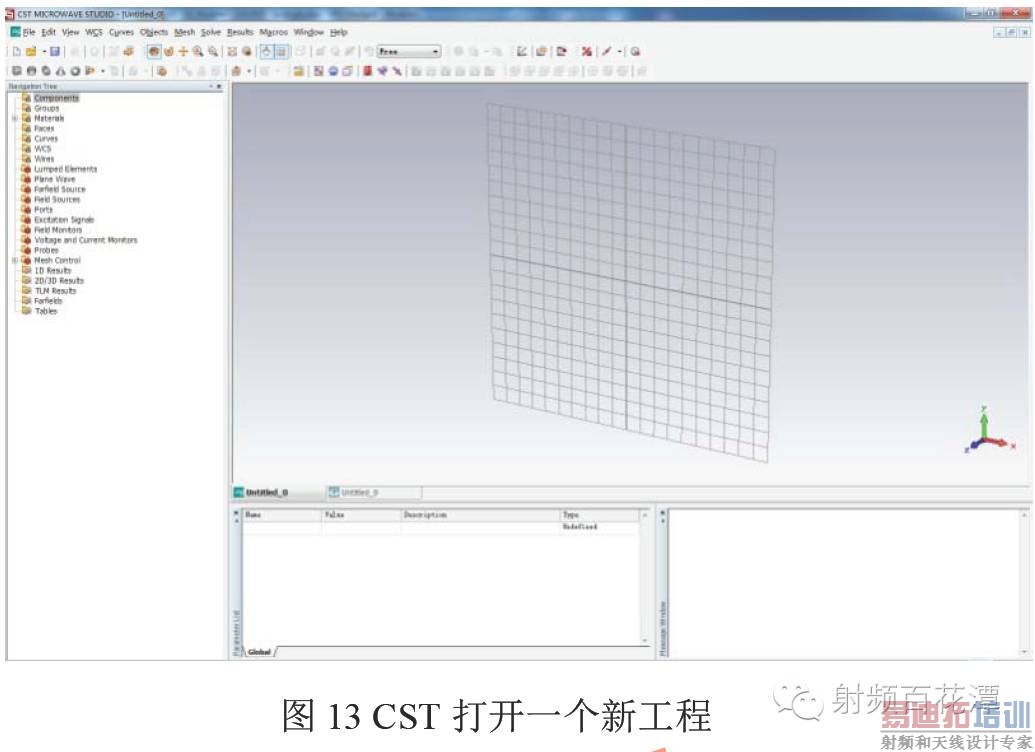

3.5 图13 CST打开一个新工程

图13 CST打开一个新工程

这里建议选个模板，保证单位和HFSS里面的单位一致，

否则可能会出现结构形状对，但是数值尺寸错误。

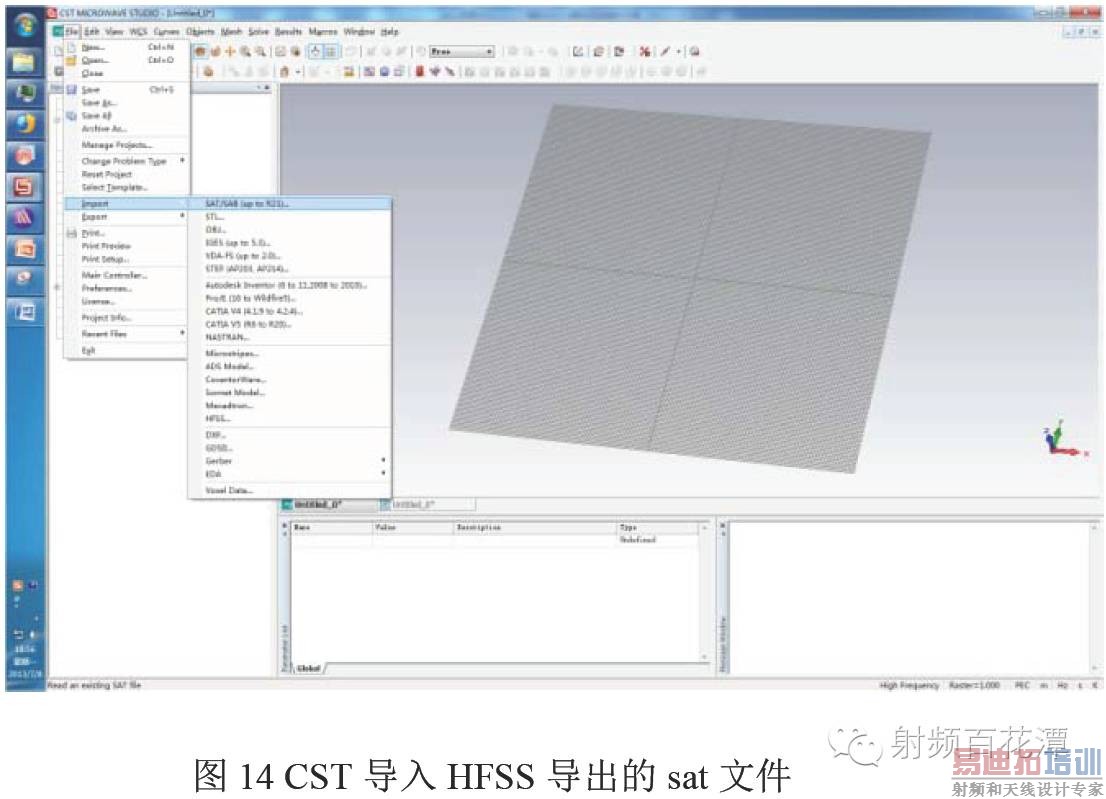

3.6 图14 CST导入HFSS导出的sat文件

步骤：File--Import--SAT

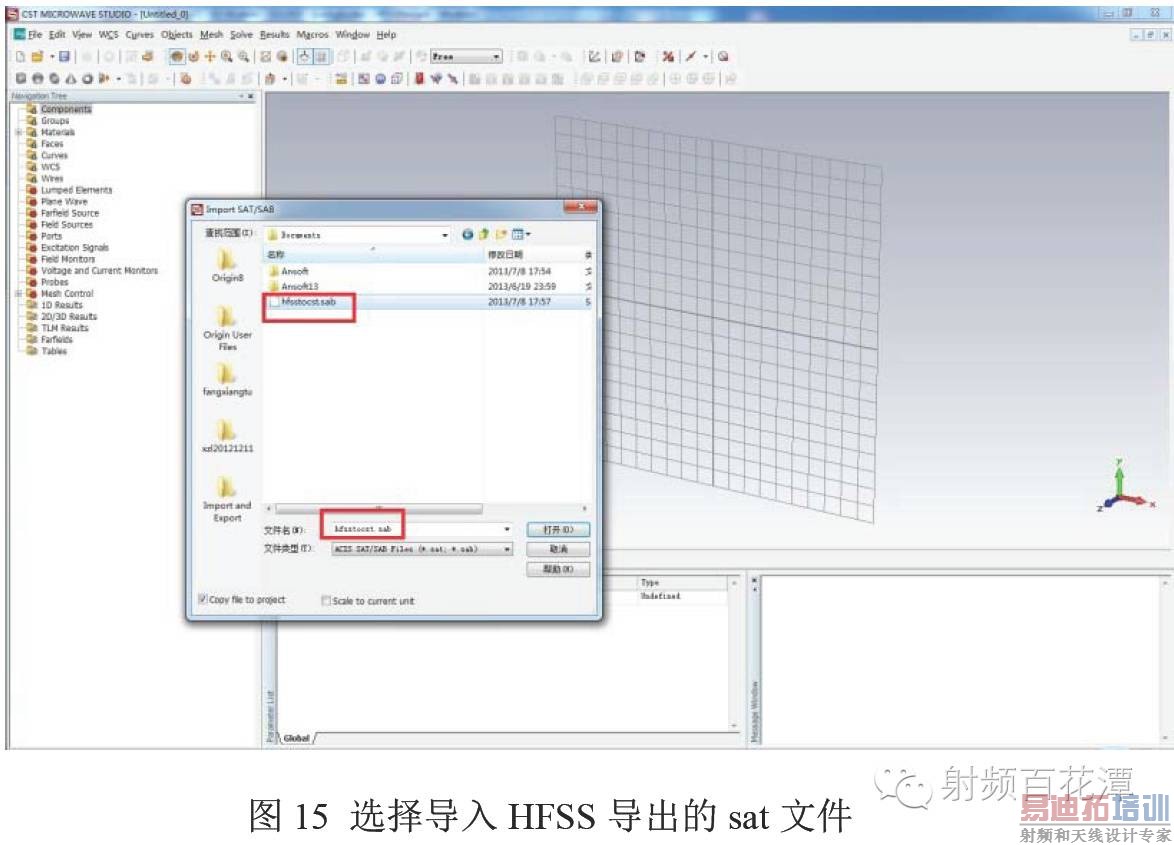

3.7 图15 选择导入HFSS导出的sat文件

图15 选择导入HFSS导出的sat文件

选择之前从hfss导出的sat文件即可

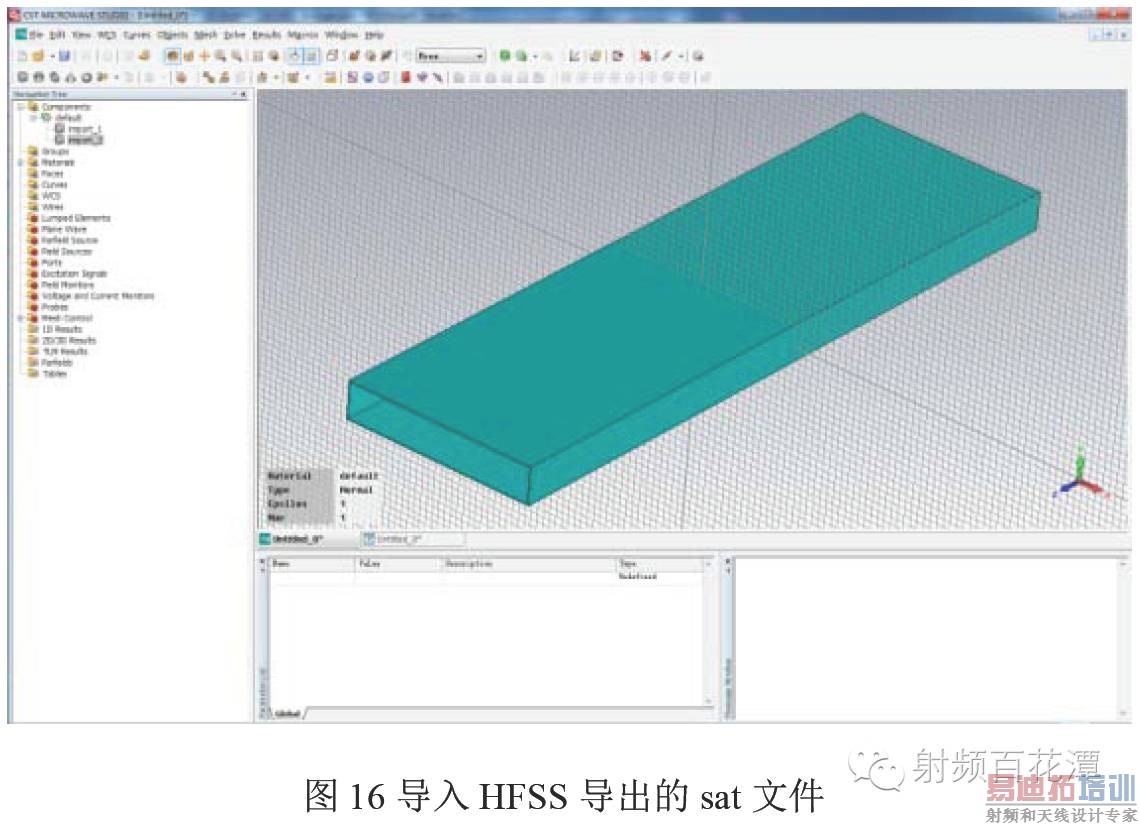

3.8 图16导入HFSS导出的sat文件

图16导入HFSS导出的sat文件

这里导入的模型中是有材料的，你可以更换为何HFSS里对应的材料，或者保持不动，原则上材料对应HFSS的材料，但为了保险起见，建议在cst里改为cst自带的材料库中的材料，同时如果HFSS模型中有端口和空气盒，从hfss导出sat时有没有注意删除这些结构，那么这些结构也会被导入到cst，当然这里是可以删除的，为了防止出错，建议在从hfss导出之前先把hfss模型的端口设置和空气盒子删除掉。
