HFSS端口——Lumped Port

1Lumped Port简介

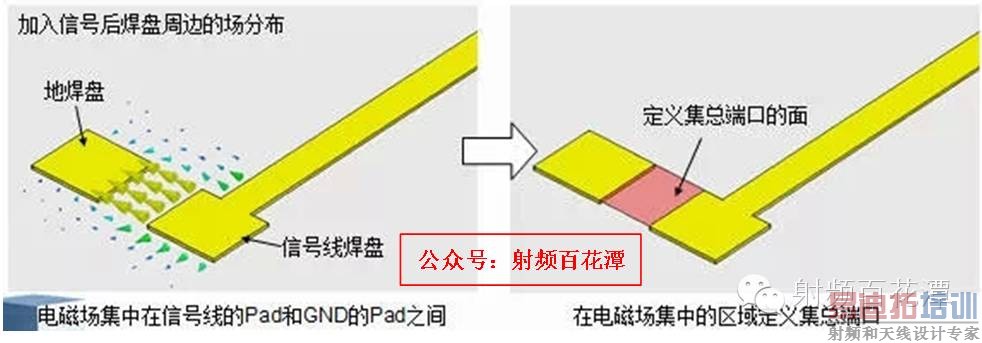

Lumped Port是HFSS里面的内部端口，它需要通过测试系统来给结构加入信号，类似于测试系统的测试探针。因为Lumped Port注入给结构的是电压和电流信号，因此Lumped Port必须要指定端口阻抗，否则就会导致信号源短路，Lumped Port端口的阻抗一般设置与测试系统的内阻一致。同理，因为是电流和电压信号，Lumped Port必须要有参考也叫回流通路，因此Lumped Port必须要有两个端口面，其中一个端口面为参考面。

2Lumped Port应用

因为Lumped Port定义的输入是电压和电流信号，因此一般Lumped Port端口主要用于信号完整性分析，即电路仿真中需要考虑布线寄生效应。Lumped Port的典型应用如下：

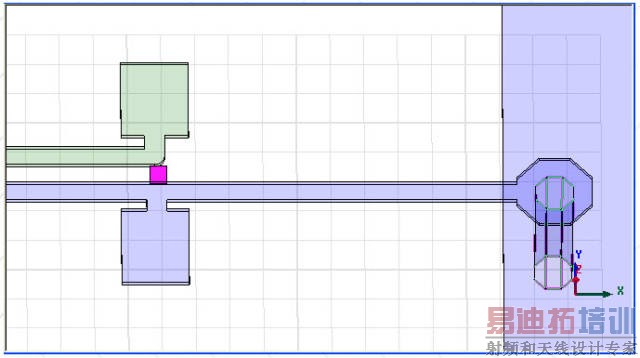

1）同层走线：

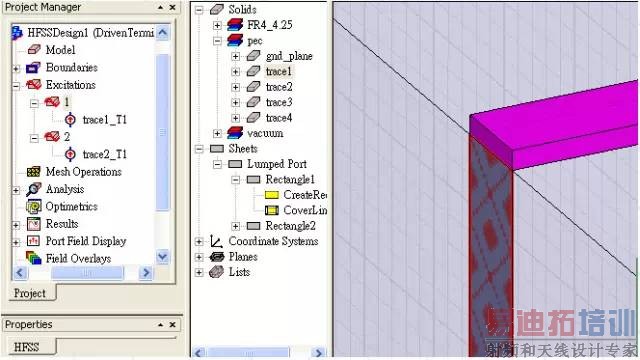

2）相邻层走线：

3）多针脚连接器：

4）替代RLC无源器件：

3Lumped Port注意事项：

1）Lumped Port所在端面的长和宽需要远小于信号波长，一般以1/10波长为界；

2）因为Lumped Port端口的两侧默认都是Perfect H边界，因此两个Lumped Port的边缘不能相接；

3）Lumped Port的两端必须和Perfect E边界或金属表面相接触，否则信号无法注入；

4）Lumped Port只能用于传输TEM模式或准TEM模式；

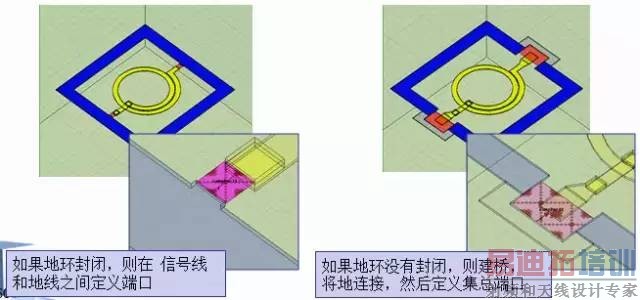

5）因为真实的测试环境中回流通路是存在的，因此2个Lumped Port端口之间必须要形成回流通路，如下图：

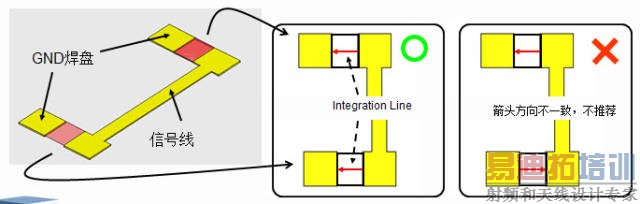

6）为了确保多端口S参数相位的一致性，Lumped Port积分线的定义方向必须一致；

以上是常用的一些Lumped Port的使用规则。
