使用HFSS仿真比较微带天线辐射面开槽对增益的影响

使用HFSS仿真比较微带天线辐射面开槽对增益的影响。一般的想法是建几个文件，一个辐射面不开槽，一个辐射面开2条槽，一个开4条槽……。本实例使用参数化建模，在一个文件里面设定多个变量，设定不同的变量值就可以实现不同的开槽。

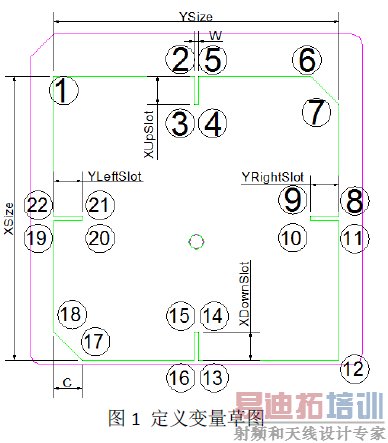

画草图定义如下尺寸的变量

2

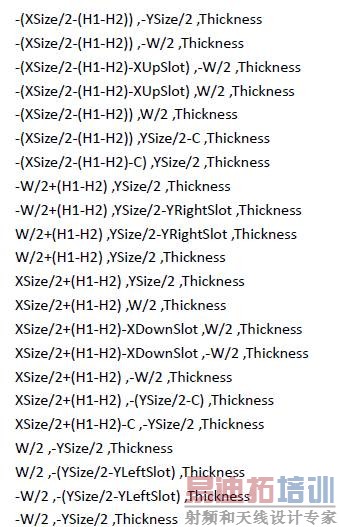

从点○1至○22绘制Polyline.坐标如下：

3

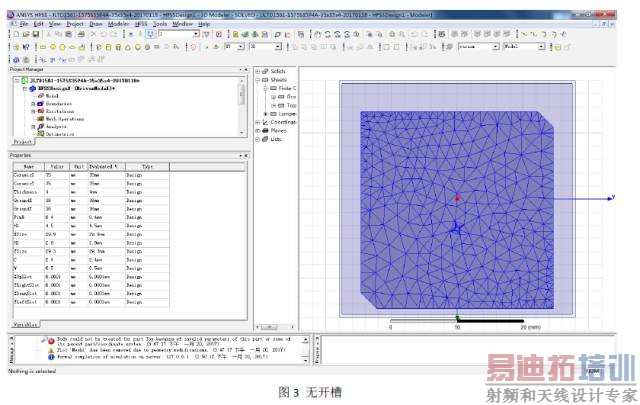

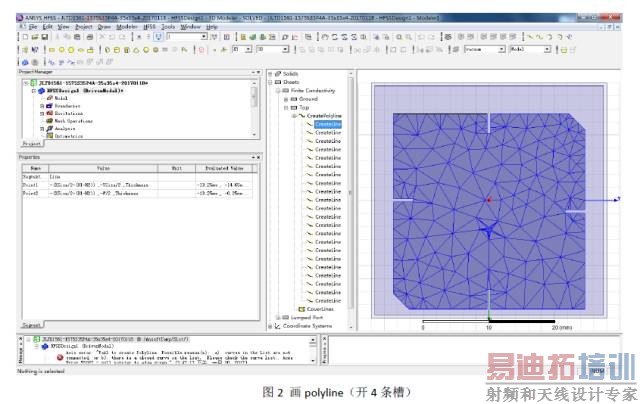

通过修改变量值可以实现不同开槽条数、位置、宽度和深度等等。修改W变量可以改变开槽的宽度，修改XUpSlot、YRightSlot、XDownSlot、YLeftSlot四个变量可以改变开槽的深度。在不需要开槽的一边将对应的变量值改为一个很小的数字，如0.0001。图2 ～图6是各种开槽位置的情况。

4

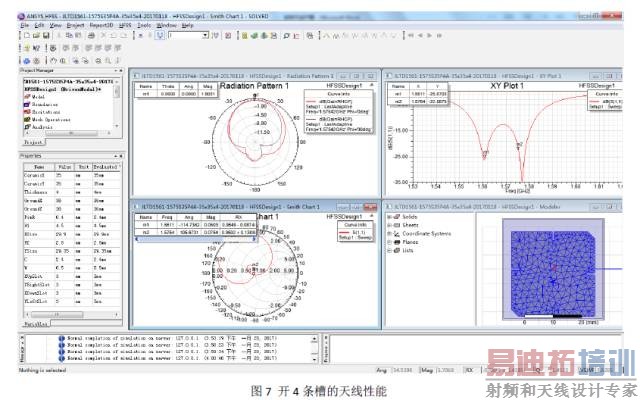

在不同的开槽情况下，再修改其它变量优化天线性能，便可以比较不同情况的天线性能的差异。以下图7与图8是开4条槽和不开槽的情况。前者增益为1.90dBi后者增益为2.39dBi。这样比较可以看出开槽的天线比不开槽的天线的增益低0.49dB。

5

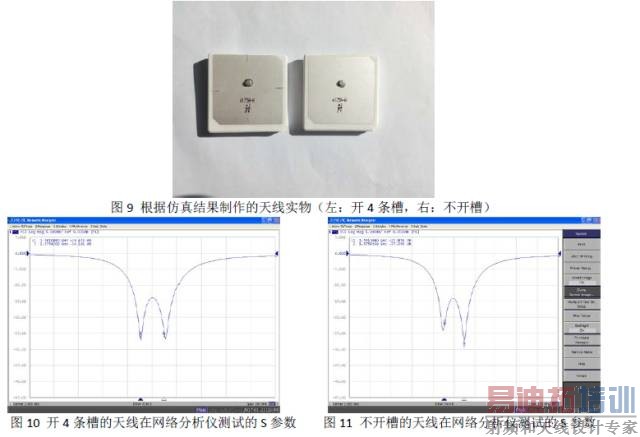

根据图7与图8的仿真结果，制作天线测试。开4条槽的天线与不开槽的天线增益分别为2.88dBi和3.24dBi。前者比后者增益为0.36dB

6

总结：仿真的结果为开4条槽的天线增益比不开槽的天线低0.49dB,测试的结果为前者比后者增益地0.36dB。仿真与实测的结果都表明微带天线辐射面开槽比不开槽的增益低。
