HFSS参数扫描设置
录入:edatop.com 点击:
1.线性参数扫描
比较简单,不说了。
2.特定参数组合扫描
如果需要扫描2个参数尺寸,一个参数均匀step,有5种情况,另外一个参数均匀step,有3种情况,那么就需要求解15次,浪费时间啦。其实不想看变化量,或者我的变化不是线性的,那怎么办?
组合参数排队仿真来了, 介绍两种方法实现:

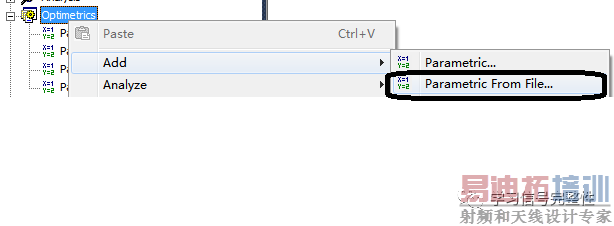

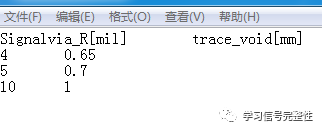

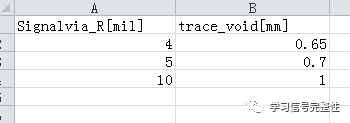

第一种:parametric from file(图1),文件导入。在excel(图2)编辑好变量后保存为CSV格式后,按照图1导入就可以了。或者在txt文档(图3)中编辑好了,保存后,按照图1导入。

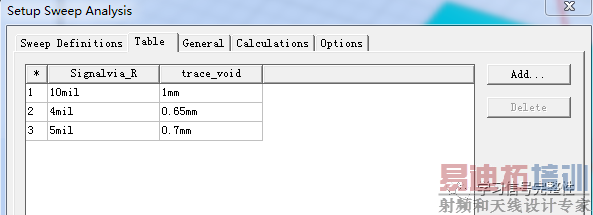

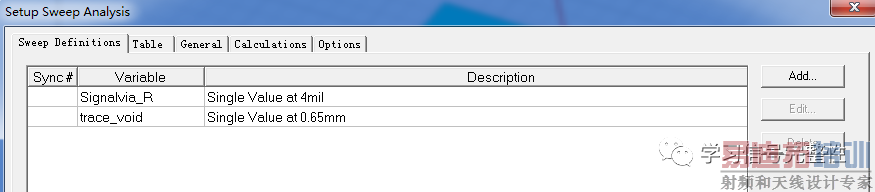

第二种:第一种是不是有点麻烦呢,再来一种不需要文件的方法。图1中点击进入parametric后,按照图4单点输入两个参数。在图4的菜单点击table,看到如图5所示,点击add,增加需要参数组合就好了。
程序会根据你输入的*序列进行求解哦。
学会这个,是不是就可以晚上睡大觉,服务器替你干活呢?哈哈!当然不是,还需要努力。
图1
图2
图3
图4
图5
