HFSS端口设置方案，一般人我不告诉他

1、同轴线端口的设置

同轴线端口的设置比较常用，一般可以用HFSS中的waveport来设置。

Waveports定义的表面一般为PE理想导体，信号通过它进入和离开结构。它通常用在一些波导结构中，如波导，共面波导，同轴线等。Wave port一般设置在3D结构和边界之间的PEC界面上，让该结构和外部耦合。

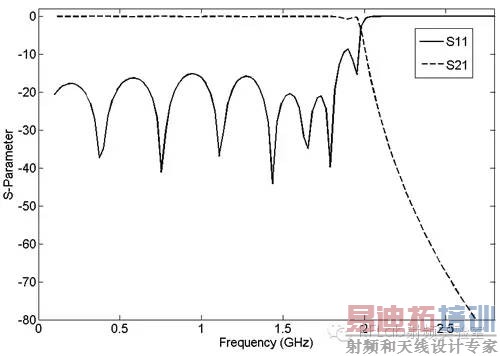

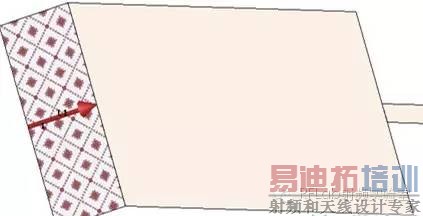

利用HFSS设计一截至频率为2G的同轴低通滤波器，端口为同轴线，在端口设置中，只需选取同轴线的截面，画一条由内导体指向外导体的积分线即可。

2、微带线端口的设置

一般地，微带结构的端口都用Lumpedports，Lumpedports 与传统的Wave ports相似，但它可以在内部设置，且可以自定义阻抗值。Lumped ports直接在端口处计算S参数。下面给出例子来说明Lumped port的设置。

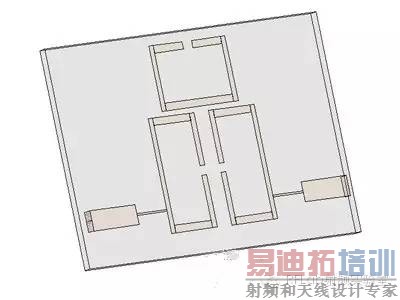

微带CT滤波器：

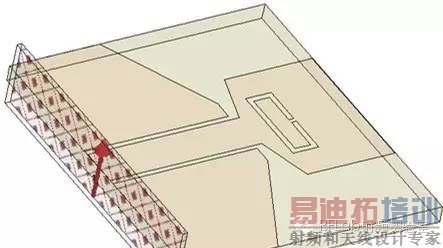

利用微带开口环谐振器设计了一传输零点在高频段的CT滤波器，中心频率为3GHz，在该滤波器的仿真模型中，将连接馈线和接地面的矩形设置为端口，沿该矩形的轴线画一条积分线即可，其仿真和测试结果吻合良好。

3、共面波导端口的设置

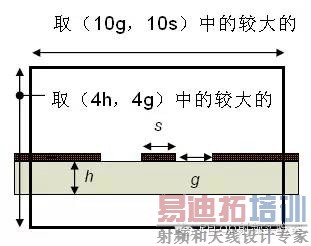

共面波导的端口选用Waveports，下图给出了共面波导端口的设置方法，定义一垂直于导带的截面为端口，该截面尺寸的选取与共面波导的结构有关。其场边一般取10g和10s中的较大值，短边取4g和4s中的较大值。

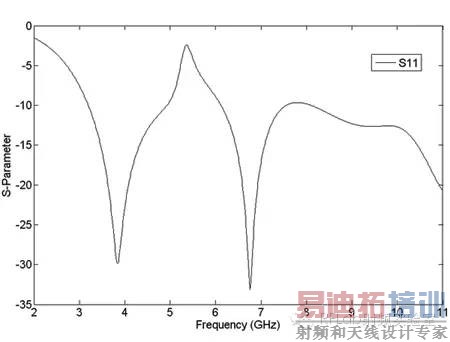

基于共面波导结构，我们设计了一带陷波的超宽带天线，给出了仿真模型和仿真结果，在5.5GHz附近出现一陷波，且整个带内(3-10.6GHz,陷波)回波损耗都小于-10dB(陷波频段除外)。
