HFSS求解器应用详解（二）FEBI求解器

概述：

在最新的HFSS2015里面，HFSS总共有五种算法求解器，如下图：

上期小编为大家介绍HFSS里面的IE求解器，本期我们介绍HFSS的FEBI求解器。

HFSS-FEBI求解器综述：

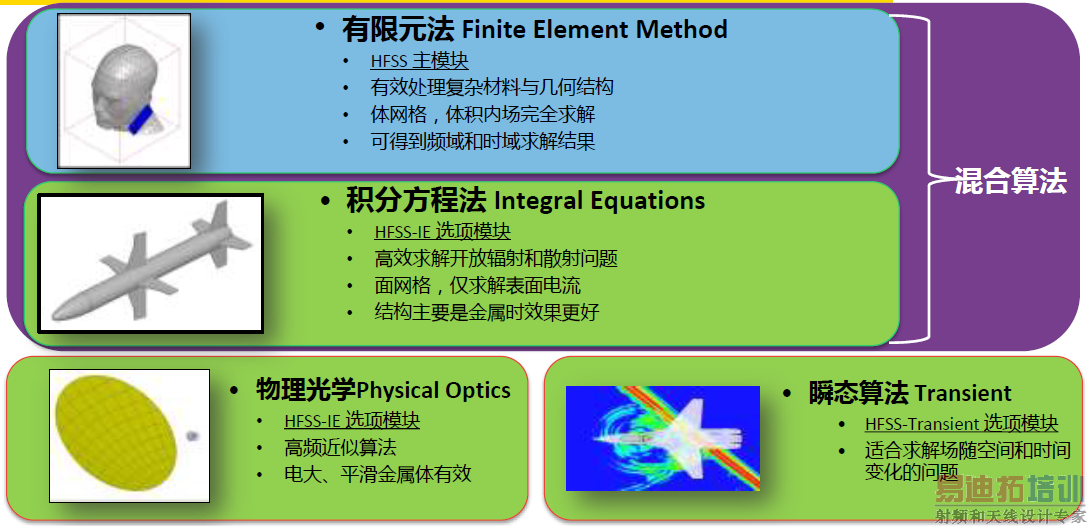

HFSS-FEBI的全称是有限元-积分方程混合算法求解器，它是基于基于有限元算法和全波积分方程算法的一个混合求解引擎，有限元法擅长求解具有复杂结构、介质材料和复杂激励的问题。而积分方程法擅长求解大的开放空间问题。FEBI求解器有效地结合了两种方法的优点，在物体内部精细结构体内采用FEM求解，在物理表面采用IE求解，这样的好处就是在保证结果精度的同时可以大幅度的缩减求解空间，特别适合于计算带介质腔的电大尺寸的开放域问题，如带天线带天线罩的一体化仿真。HFSS-IE求解器的主要特点如下：

1. 1. 对辐射边界到辐射体的距离尺寸没有要求；

   2. 对波的入射角度没有限制，无反射边界条件；

   3. 任意的共形边界，减少时间节省资源；

   4. 支持单点离散扫频和插值扫频；

   5. 支持HFSS场到场链接。

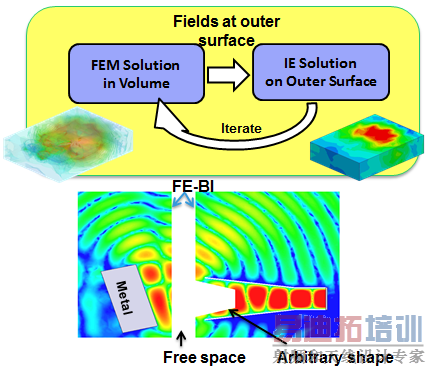

FEBI求解器的求解方法图解：

FEBI求解器的求解精度与普通的PML和Radiation边界的对比：

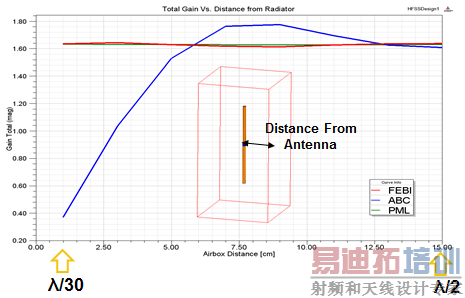

由上图可以看到，FEBI求解器不存在入射角度的问题，同时对辐射盒子的尺寸没有强制要求。因此FEBI求解器在求解带介质腔的电大尺寸的开放问题时会有很高的精度。

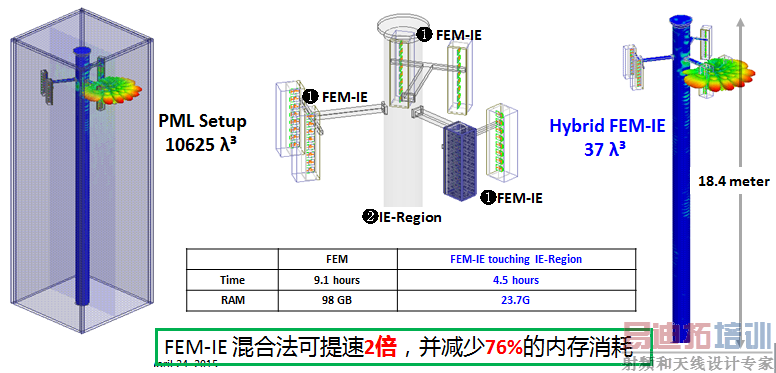

FEBI求解器的求解效率与普通的FEM求解器的对比：

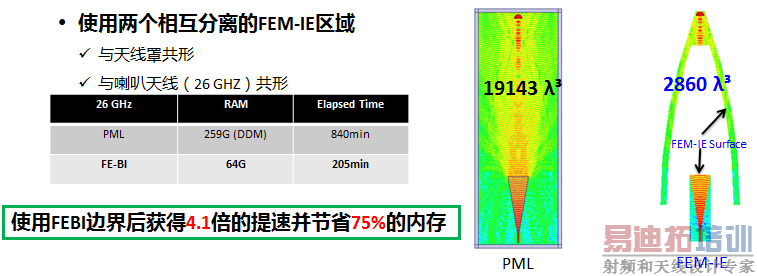

由上图可以看到，FEBI求解器相比FEM求解器在求解效率上有很明显的提升。因此IE求解器非常适合用于介质腔体、天线及天线罩一体化、天线布局，反射面天线、整车电磁兼容分析等。

HFSS-FEBI求解器使用指南：

1.新建一个Project文件并添加HFSS Design：

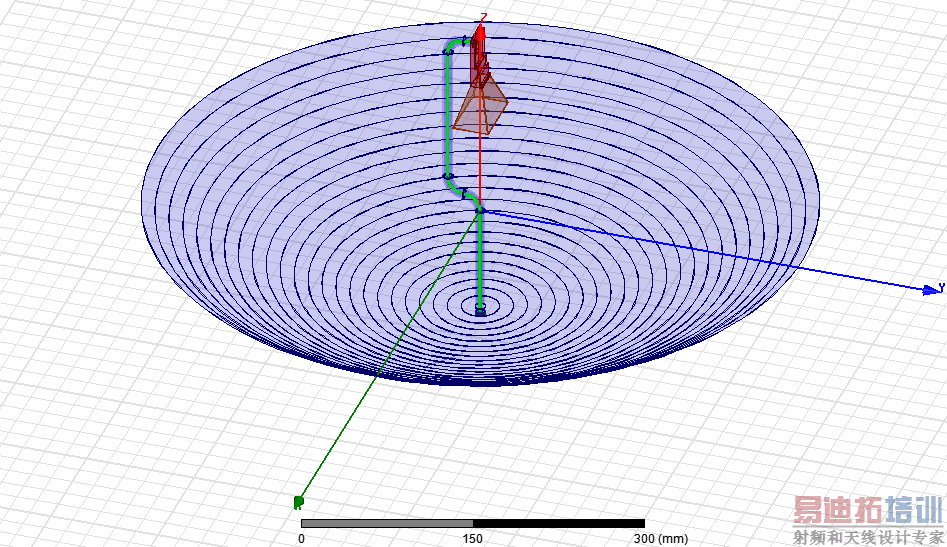

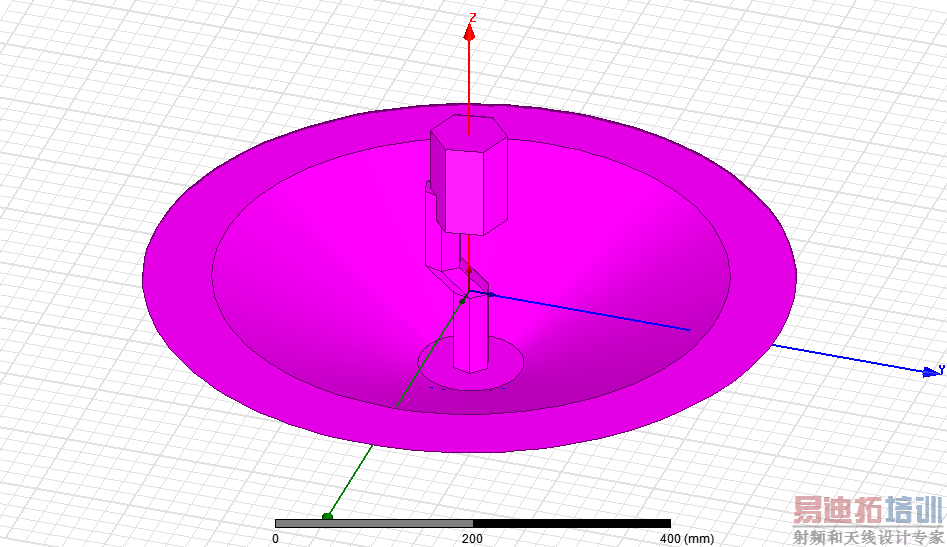

2.模型参数化建模。

3.绘制Airbox辐射盒子:

FEBI求解器在原则上对辐射盒子到辐射体的距离尺寸没有要求，但一般仍然建议尺寸放到λ/8左右，保证积分面上的网格质量。

4.给材料赋值及边界条件：

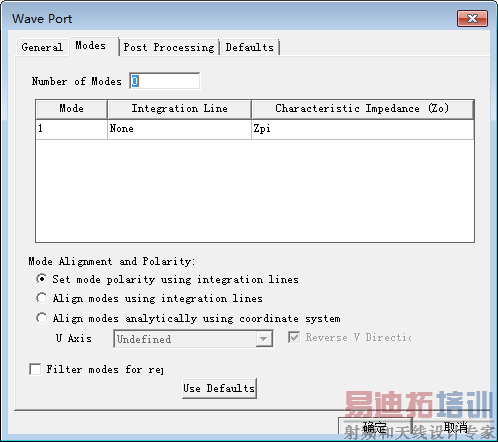

5.设置端口和激励：

6.设置求解条件：

HFSS-FEBI的求解设置界面与普通的HFSS相同，如下图：

在进行表格网格剖分时，HFSS-FEBI将考虑到波长细分参数（Lambda Refinement），对于介质的表面，对应于电磁波在该介质中的波长；对于导体而言，则对应于电磁波在周围传播媒质中的波长。

6.结果查看和后处理：

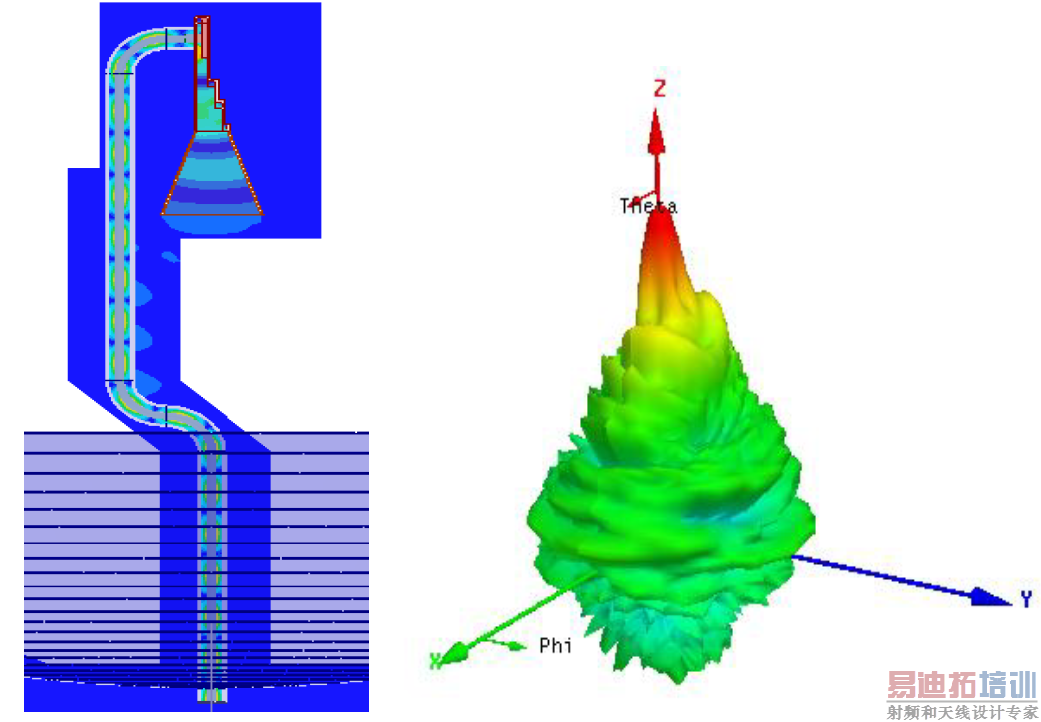

在后处理方面，HFSS-FEBI与HFSS基本一致，如下图：

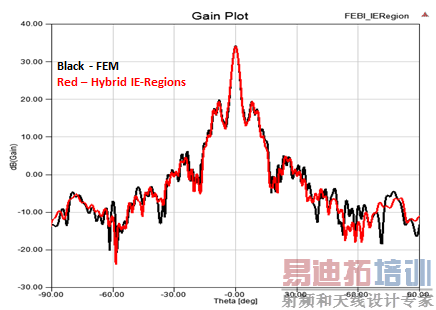

HFSS-IE的仿真结果精度对比：
