优化后产生报告时trace菜单下primary sweep下拉列只有Freq,无法选择扫描变量
录入：edatop.com 点击：
在仿真优化微带线时，设置微带线优化变量width,height，可是在最后产生报告时由于报告结果设置右侧TRACE菜单下primary sweep下拉列只有Freq,无法选择变量，请高人指点，多谢
我的步骤如下：
1、设变量width,height，优化完成后欲产生一曲线图：目的体现在频率为1GHZ时优化变量width、Height在不同值变化时的mag(Z0(port1))值（横坐标X为width,纵坐标为mag(Z0(port1))）
2、Create Modal solution Data report——Rectangular Plot,然后出现报告结果的设置界面，在左侧solution处选择SetUp1：LastAdaptive，右侧TRACE菜单下primary Sweep下拉列应该出现变量freq、width、Height才对，可是为什么只有freq呢？正确如下：
我的步骤如下：
1、设变量width,height，优化完成后欲产生一曲线图：目的体现在频率为1GHZ时优化变量width、Height在不同值变化时的mag(Z0(port1))值（横坐标X为width,纵坐标为mag(Z0(port1))）
2、Create Modal solution Data report——Rectangular Plot,然后出现报告结果的设置界面，在左侧solution处选择SetUp1：LastAdaptive，右侧TRACE菜单下primary Sweep下拉列应该出现变量freq、width、Height才对，可是为什么只有freq呢？正确如下：

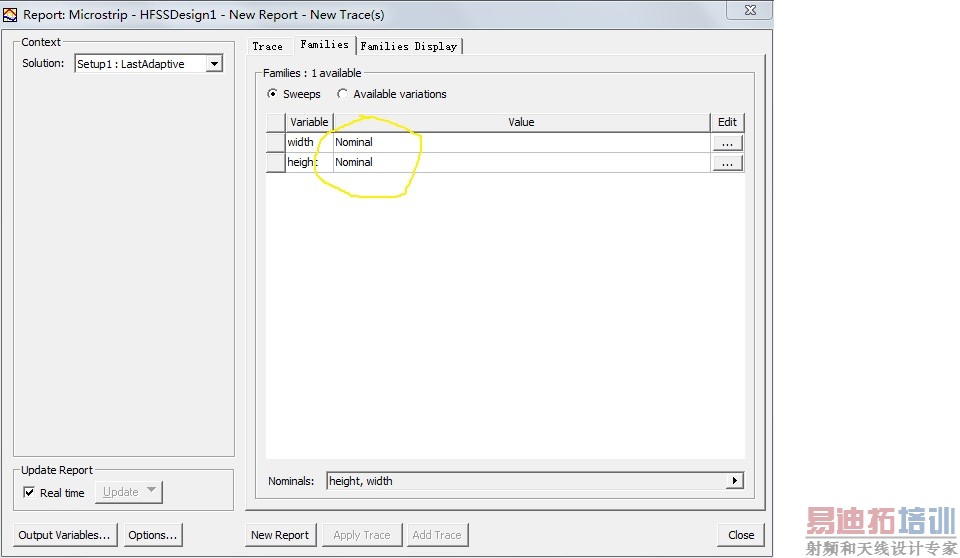

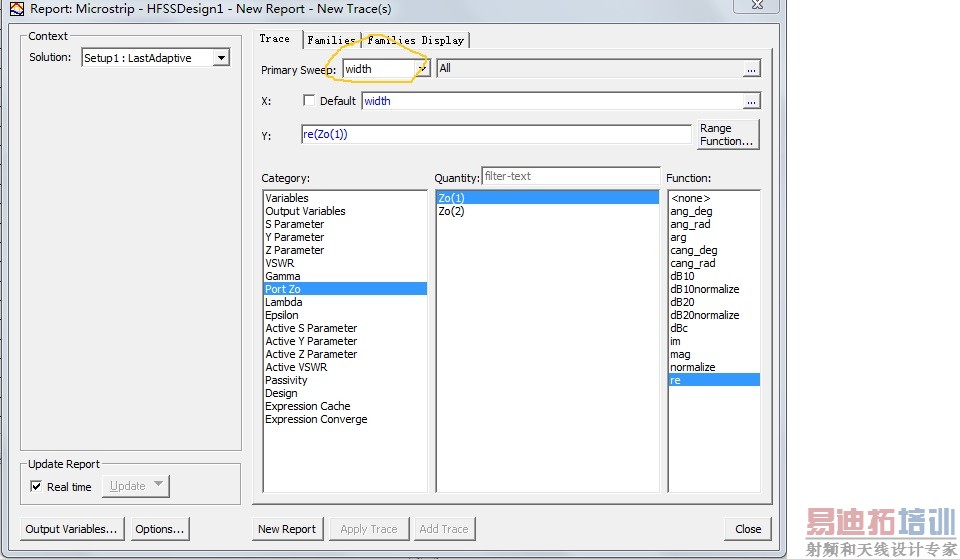

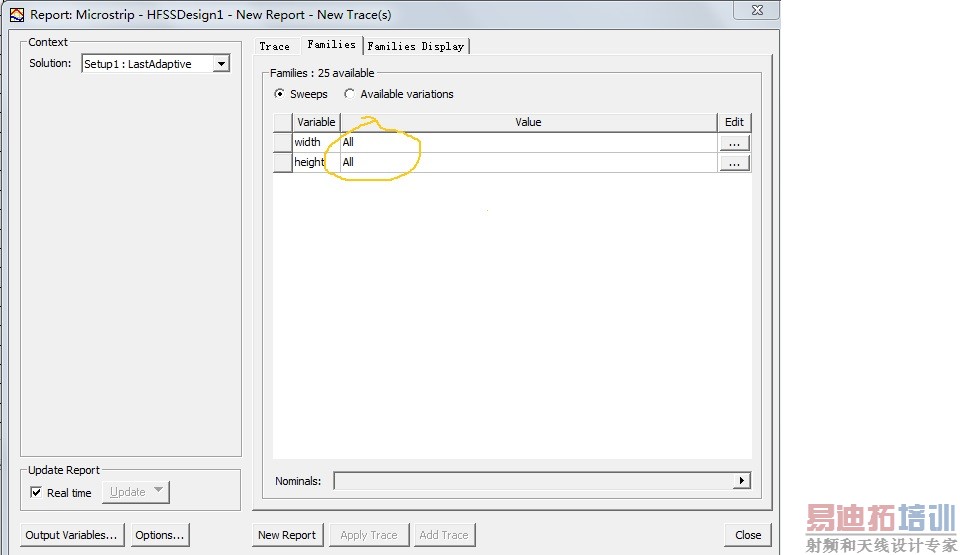

研究了几天，终于找到问题所在了，应该先点击Families标签，然后将变量width,height的value从Nominal设为All,然后回到TRACE标签下，此时Primary Sweep下拉列便出现了需要的变量：freq,width,height，这样就可以生成想要的报告了
之前我是直接先找Primary Sweep下拉变量，顺序颠倒所以不对
