环形耦合器设置端口激励
录入：edatop.com 点击：
ringhybrid.zip

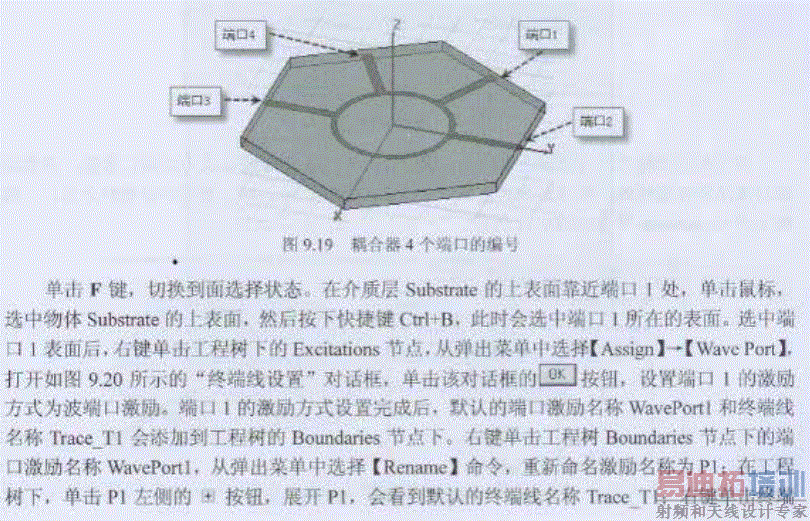

端口激励如何设置？按他的方法搞不出来啊
求大神指导

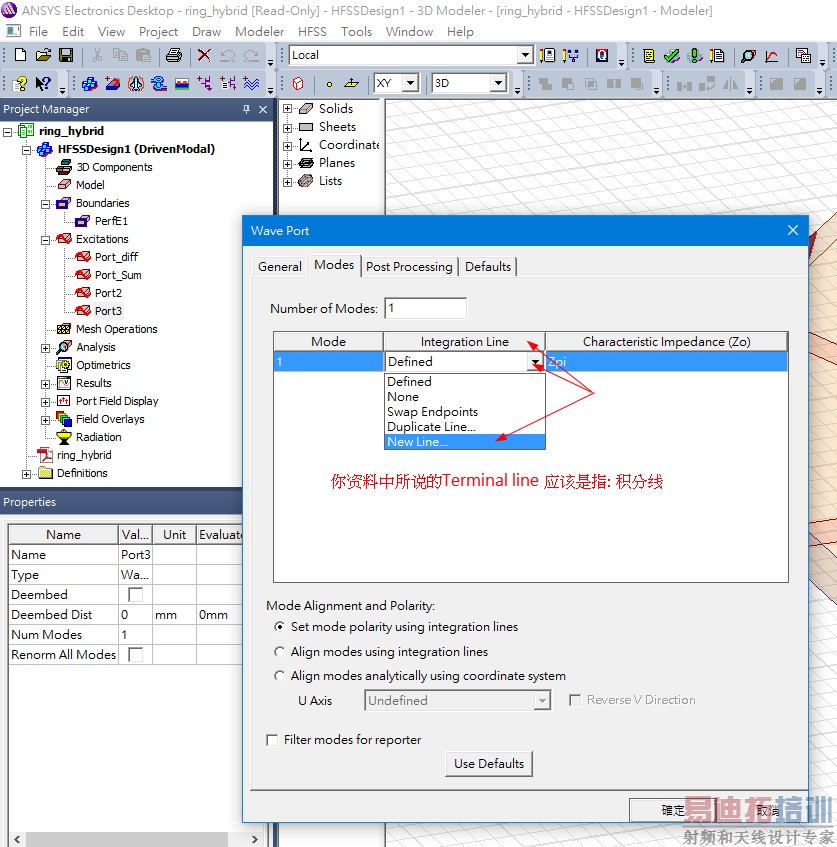

这样有无帮到你!?
你用的是模式驱动，我用的是终端驱动，一样的吗？
其实我也尝试了画端口矩形，然后设置wave端口激励时，出错，
提醒端口在内部，用集总端口。然后我放大端口，发现矩形与substrate的表面不重合
额
刚试了下，发现笔记本上可行，教研室电脑会出错。
画的矩形端口一部分会在substrate内部，依旧可以用wave port？

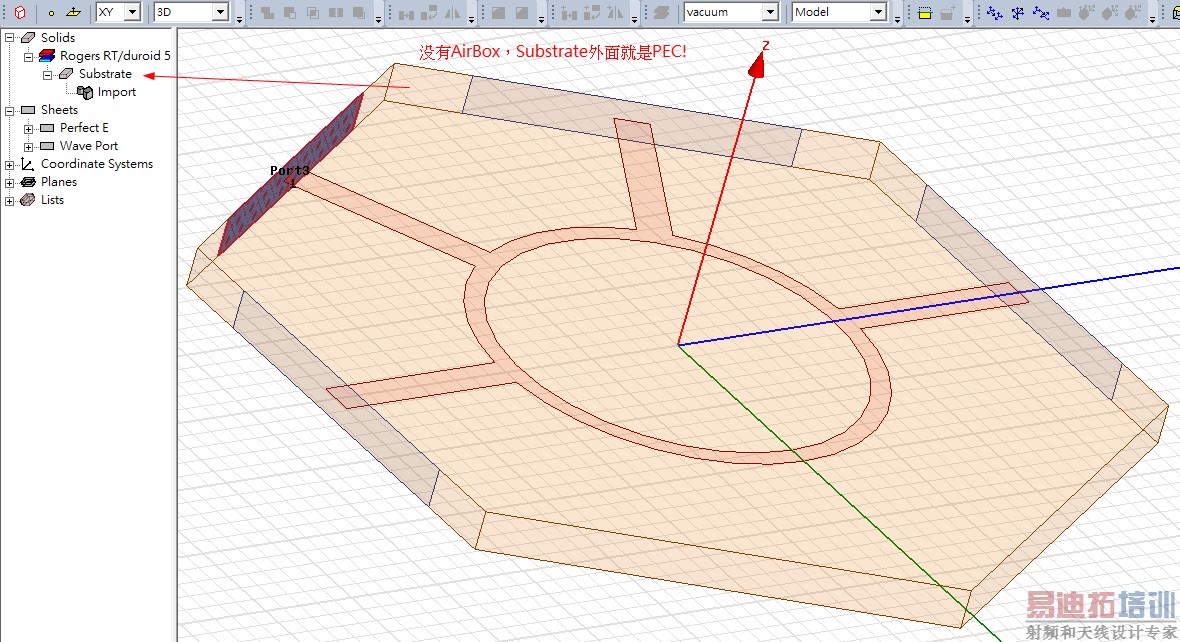

wave port有一个特点，端口的背面需要是PEC或是金属物，以便强迫信号是向前推进的!

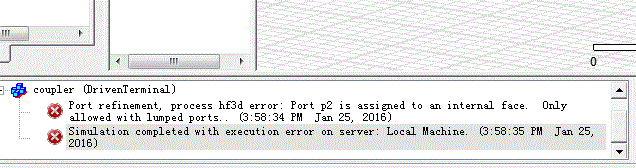

analyze时还是出错了
看下面的图
