求助带状线一分二功分器

无聊看一下这个

大神，稍等，我修改一下问题，那个模型我改了一下下

看了你的模型，能仿出这个结果已经挺不错的了。都20GHz了，还不加拐角的补偿。

您好，请教一下拐角的补偿指的是什么呢？如果要加的话应该怎么加呢？还有在频带19.8GHz那块有个巨大的衰落，有可能是什么原因造成的呢？还请您指教一下非常感谢！

微带切角 自己去搜搜资料吧

感谢

破绽百出、不合理的设计！
首先、你的S21、S31就告诉你结构有问题（正确的曲线该是完美、平滑的上弧线），如果你再把S32隔离度显示出来，你将再发现不合理的现象。
其次、Airbox的空间是有潜规则的（仿真最高频率的波长 / 3）
再者、端口不在同一面接地是怎样？要当发射天线吗？

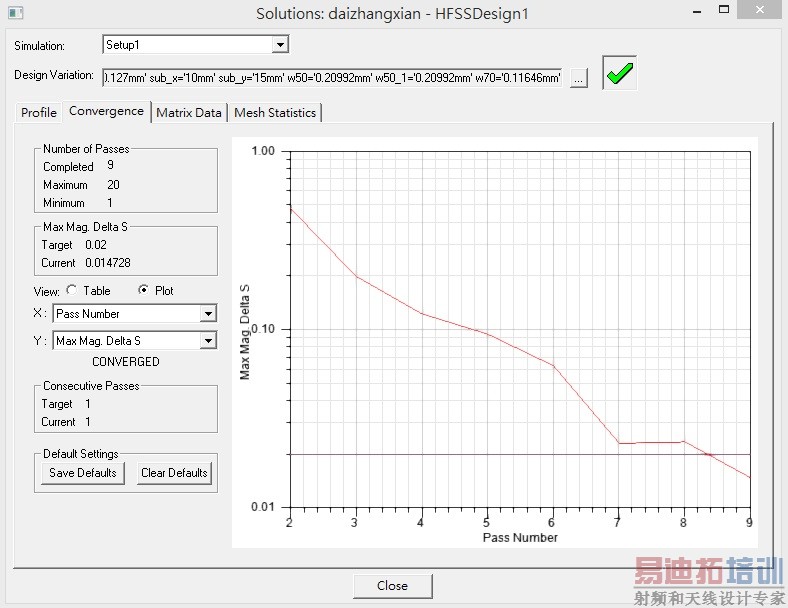

Number of Passes = 20！你想太多了，设成12就足足有馀。





综合以上：你不觉得你飞得太快了吗？

太感谢了！感谢您提出的建议，我再改一改模型，麻烦您了。关于端口的设置能麻烦您再详细指点一下么？在仿真过程中应该如何设置呀？

要改之前请先到这里修炼一下： http://www.microwaves101.com/encyclopedias/wilkinson-power-splitters
