HFSS导出电流密度
录入：edatop.com 点击：
要一个贴片天线的电流密度，模型仿真什么的都弄好了，怎么能把这个贴片上的电流密度以数据的形式导出来，是需要场计算器吗，怎么设置？

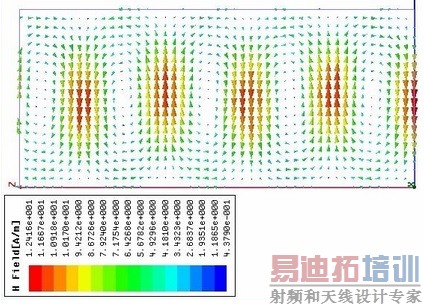

还有一种表面电流的图，密的箭头表示密度大，疏的地方表示电流小，而不是像选择Vector_Surf那种通过箭头的大小来表示的，这个要怎么画？
急求，谢谢各位大神
就这样的图在HFSS怎么画
在查看电流密度的图中，有个标注场分布大小的栏，对着这个栏单击鼠标右键，点击“modify。”,然后在Marker/Arrow栏里设置，一般把Arrow tai勾选掉（使其未被勾选）即可
搞定谢谢
