超材料仿真模型问题

我是电磁波方向的研究生，最近在学习超材料，我按着大牛DR SMITH的论文一步步仿真，最后得到了SRR的模型，可是和他的结果并不一致，检查好几遍也不知道错在哪里，求大神们指点
有没有一起学习超材料的同仁，咱们私下一起讨论一下
这是我建立的模型，参数什么的做了好几遍 还是不太对

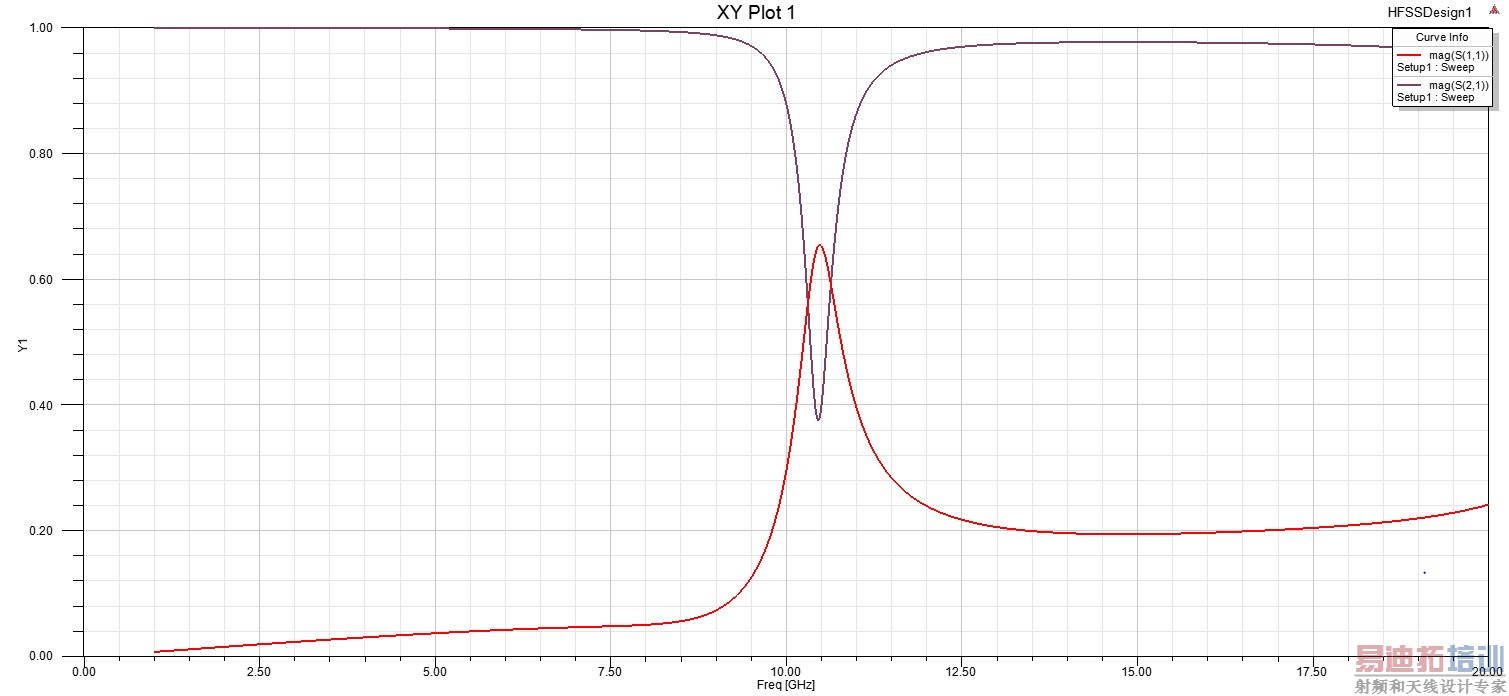

这是得到的S参数

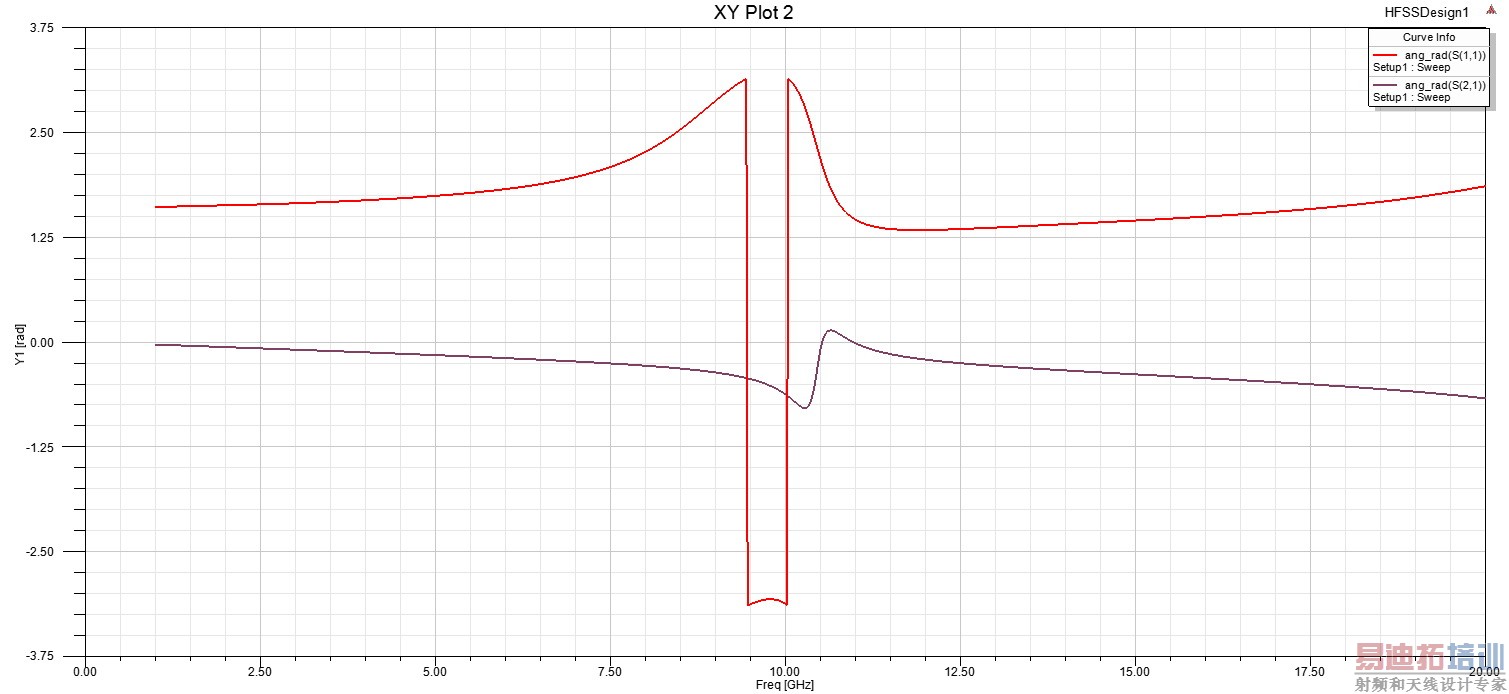

这是角度

我的问题是：
1-. 到底是超材料？还是左手材料？
2-. 图一的论述看过没有？（如果没有？ 我可以分享）
3-. 图二是左手材料所特有的backward wave 具体化描述，如果把它反推成2D图表的话...它的S21、S11、Phase该是什么样子才对！？
请回覆，我很严肃的看待我提出的问题！

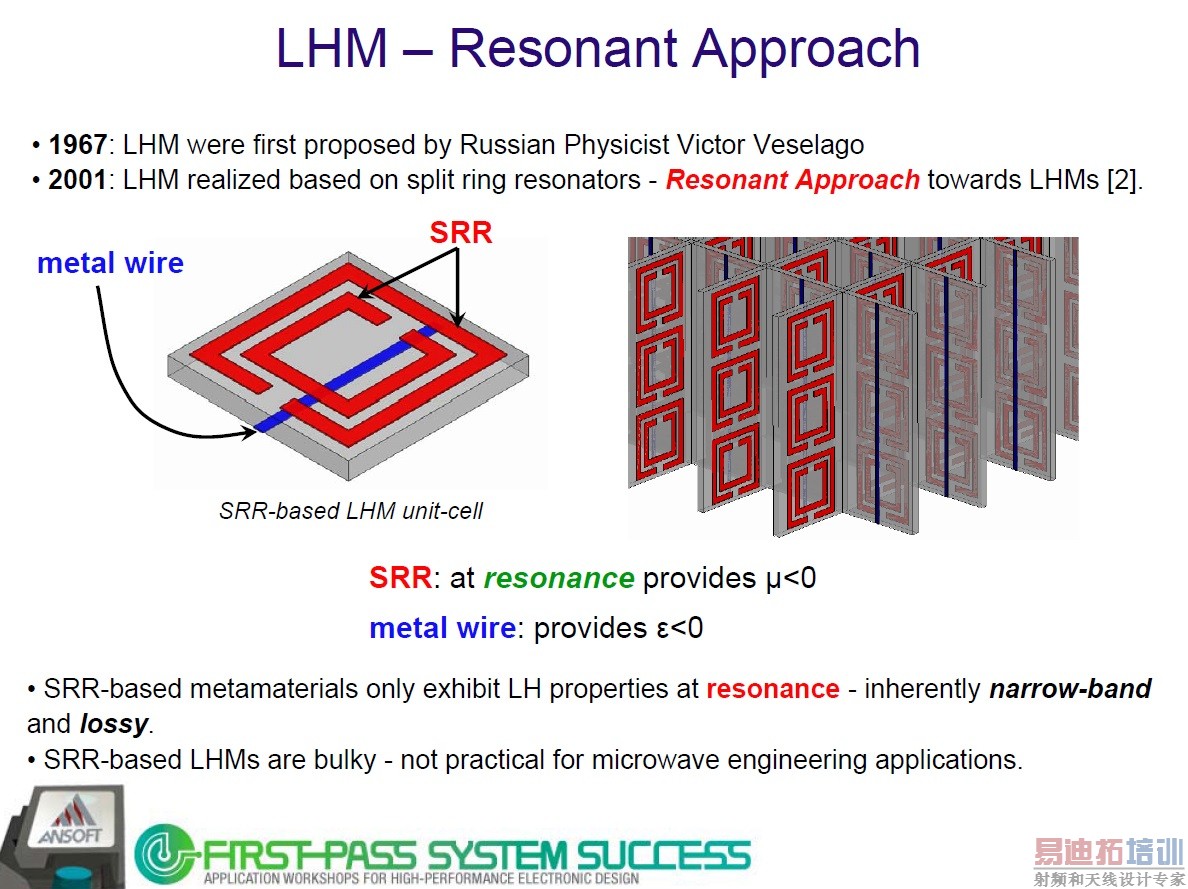

图一

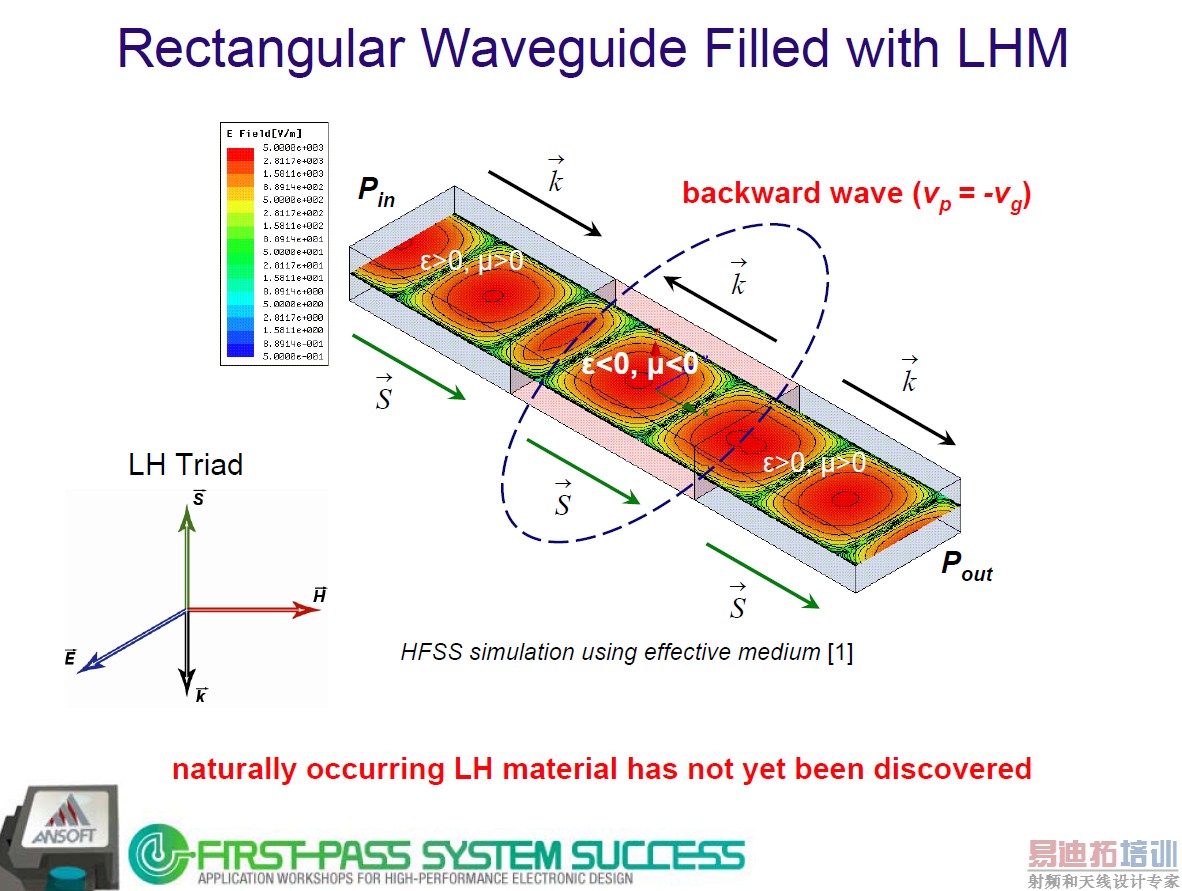

图二

很感谢您
我们现在研究的超材料有很多种，导师要求我做的是双轴各向异性模型，我现在在仿真的这个是SRR，左手材料的一种，也是双轴各向异性的经典模型。
我的问题已经自己搞清楚了，我把波端口方向设错了，现在波形已经出来了，和SMITH大神的一样。
敢问大神能否留个联系方式，有问题想请教您

大神！？不敢当！
因为我仇家太多、又无颜面敢见江东父老！所以我还是只能在版上写写字了，呵呵！！
你的问题解决就好...

你好，我最近也用HFSS仿真超材料，还是新手，模型的边界设置也不是很懂，你可不可以给我发一个你已经做好的模型让我学习一下，如果可以的话不胜感激！
