双脊喇叭天线同轴线馈电问题
录入：edatop.com 点击：
我买了个双脊喇叭天线，但是厂家不给仿真模型，于是我按照厂家给的尺寸画了模型，结果同轴线馈电怎么画都不对，按道理说内芯探针和外层空气圆环柱穿过上脊，然后内芯接到下脊上，求大家指导一下应该怎么画（QQ1275316801）：

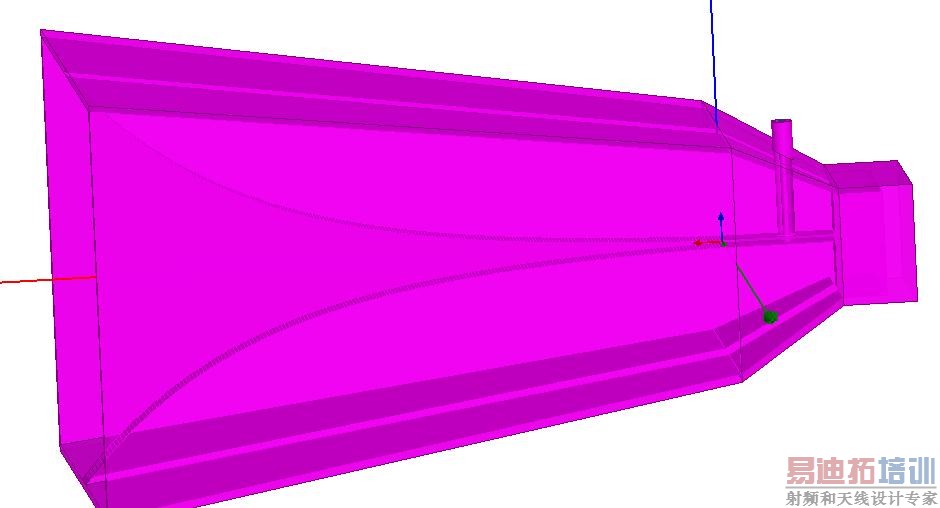

结构如下所示：
结构如下所示：
我买了个双脊喇叭天线，但是厂家不给仿真模型，于是我按照厂家给的尺寸画了模型，结果同轴线馈电怎么画都不对，按道理说内芯探针和外层空气圆环柱穿过上脊，然后内芯接到下脊上，求大家指导一下应该怎么画（QQ1275316801）：
结构如下所示：
hfss模型
Project26.zip
求指导呀。
1. 如果你不拆喇叭，如何确定后面的腔体尺寸是对的？
2. 同轴线馈电点对吗？沿喇叭的最长的方向。
3. 内芯不一定是搭上去保证电连接，还有可能会深入下脊的内部。
后面的尺寸没法测，我只能用调整参数的方法，内芯我连到下脊上了，和深度没啥关系吧
接的lumped port?
