一段同轴线琢磨连接器的仿真
先从同轴线开始吧

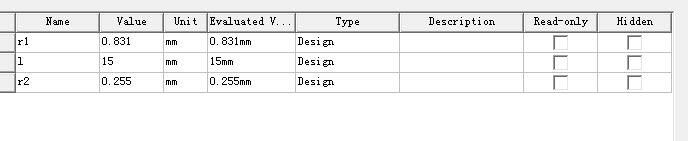

1 设置必要的参数

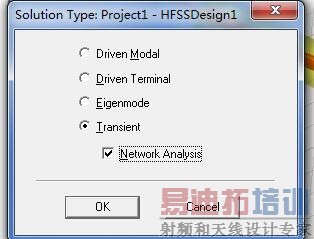

2.求解类型
关于求解类型
个人觉得：模型驱动和 终端驱动就仿真同轴线而言好像差别不明显一下选择 终端模式了
网坛友们请指导
3.建模就不说了
4， 设定边界条件这个同轴线一般不用设置默认理想导体边界

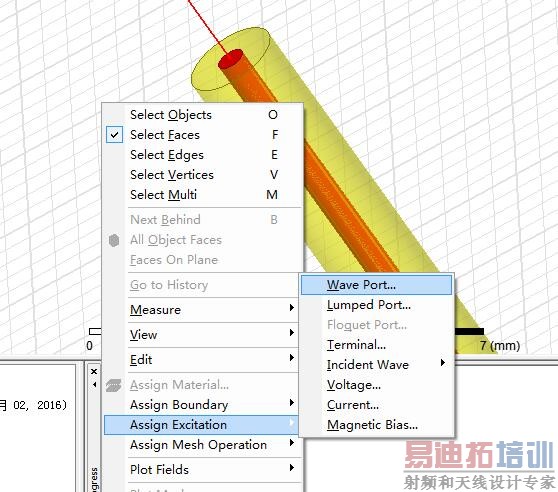

5.设置激励 两边波端口

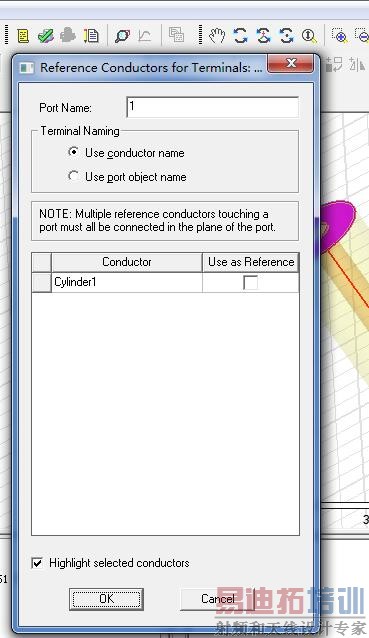

6.导航栏 里设置激励属性 不归一化
此处是否要归一化现还不是很清楚先不归了

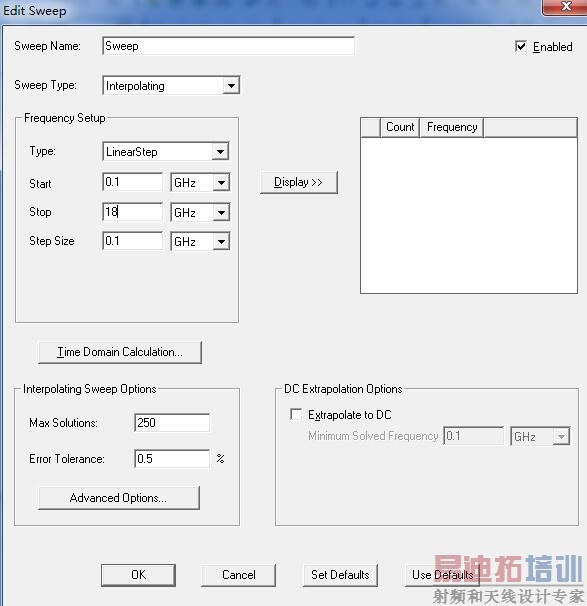

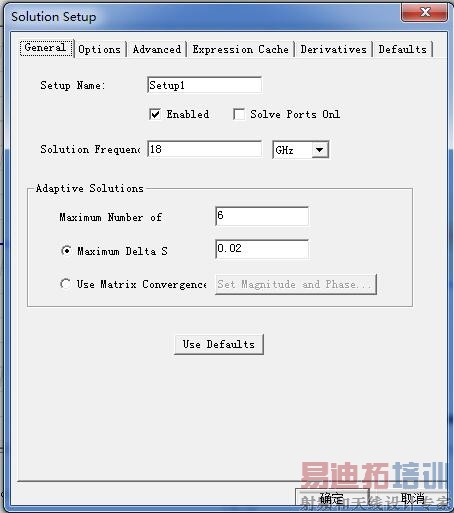

7. 扫频设置 设置18GHz看看其他先默认了
8.0.1 --18GHz频率较高用插值扫了然后检查模型跑起来
十分抱歉下图是步骤6里 归一化的图形

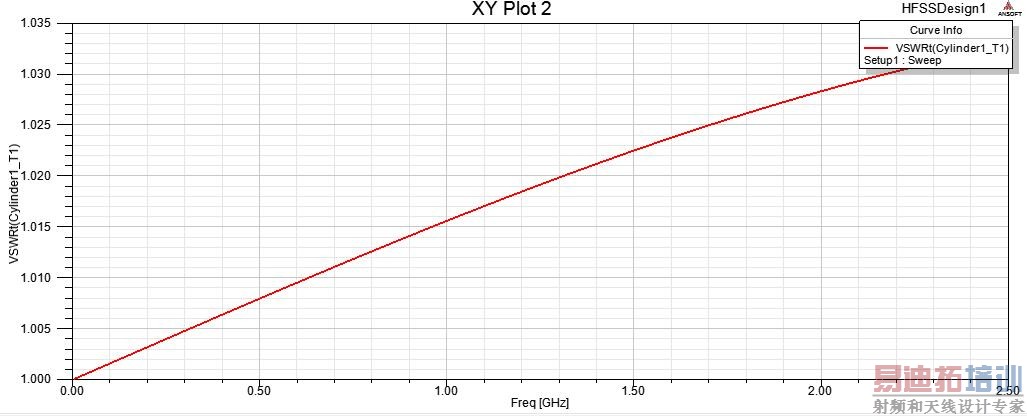

不归一化的图形
从这可以开出来归一后驻波是偏大了但是那个更准确呢 需要计算后才能知道
瞬态时域求解
先从同轴线开始吧
1 设置必要的参数
2.求解类型
关于求解类型
个人觉得：模型驱动和 终端驱动就仿真同轴线而言好像差别不明显一下选择 终端模式了
网坛友们请指导
3.建模就不说了
4， 设定边界条件这个同轴线一般不用设置默认理想导体边界
5.设置激励 两边波端口
6.导航栏 里设置激励属性 不归一化
此处是否要归一化现还不是很清楚先不归了
7. 扫频设置 设置18GHz看看其他先默认了
8.0.1 --18GHz频率较高用插值扫了然后检查模型跑起来
十分抱歉下图是步骤6里 归一化的图形
不归一化的图形
从这可以开出来归一后驻波是偏大了但是那个更准确呢 需要计算后才能知道
瞬态时域求解

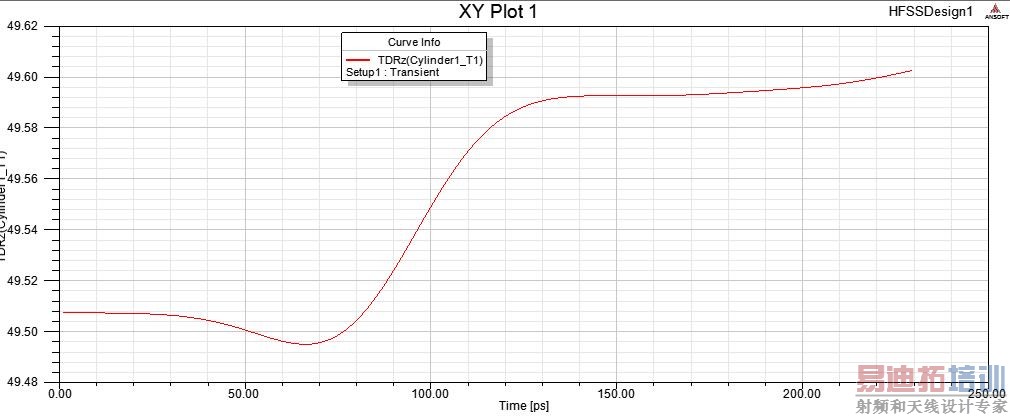

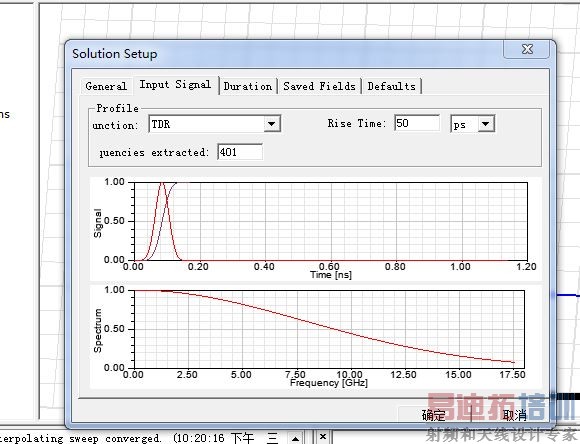

端口及其他 同上 选择TDR长度和时间的关系是有个公式的 先这样设置了其他可以默认
后面不同的是扫频设置

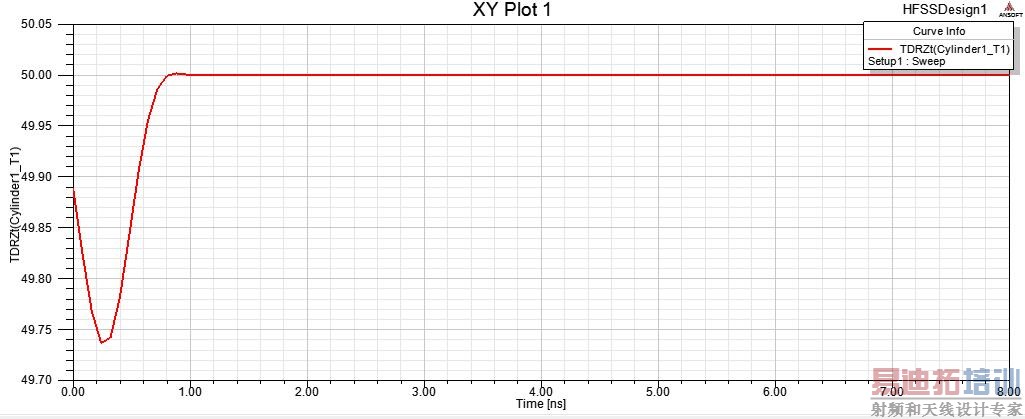

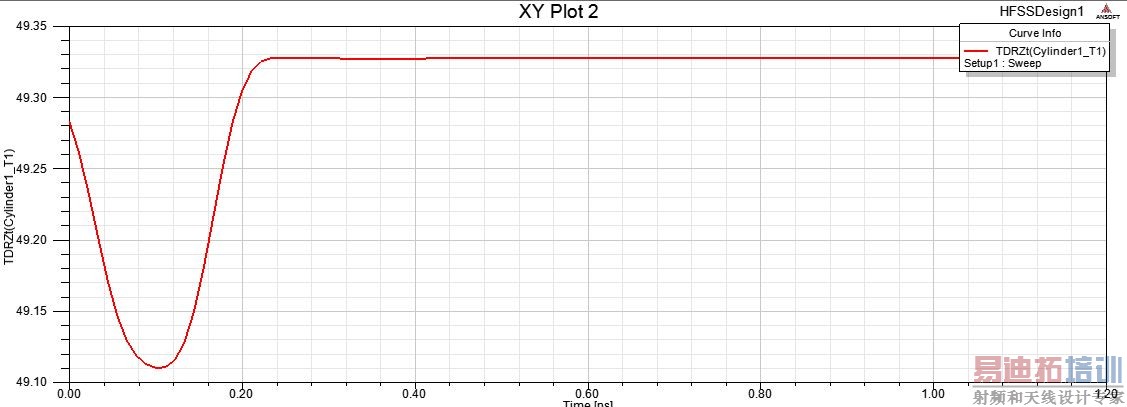

然后就可以跑起来了
这个还行
不知道整个流程是规范不有交流的吗
能看一下端口的设置吗？
每一步用文字说明一下就更好了！
稍后加上
初步学习 多多指点
