wave port端口阻抗
录入:edatop.com 点击:
我在仿真高频pcb中的过孔结构,用的是hfss,设置为两个wave port,一个进,一个出,那我现在要检查我仿真的有效性,那么我需要首先检查wave port端口阻抗是否为50ohm,端口的反射强烈吗?我想知道这个应该怎么做?谢谢!

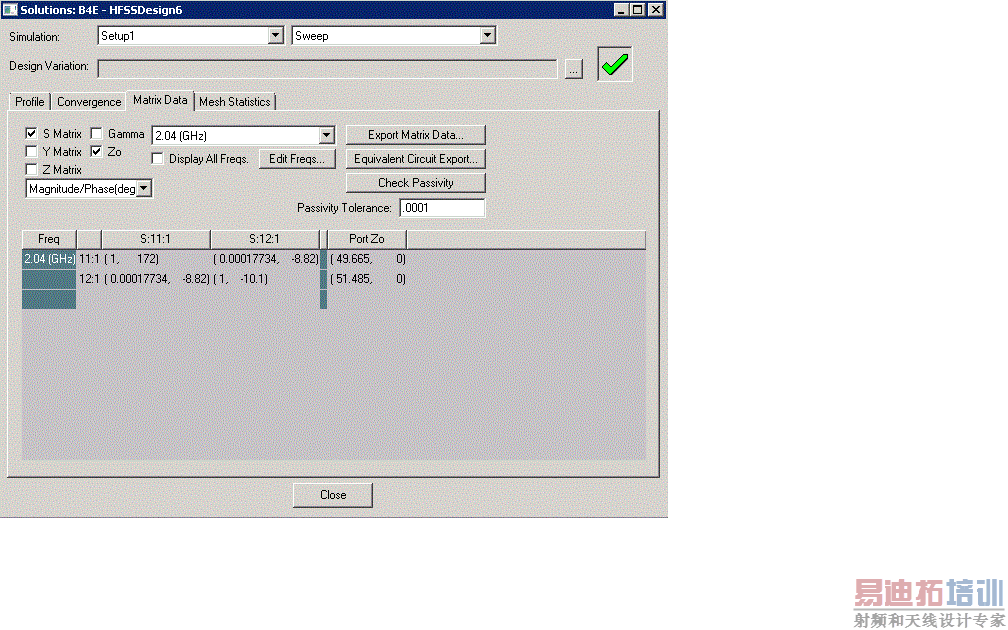

在Results上点右键,选solution data,后面的见图片
谢谢楼上的解答,那请问port阻抗不等于50ohm要怎么改进呢?
同问,期待答案。
自问自答,通过调整port sheet的大小等参数可以改进端口阻抗。
