求问微带天线问题

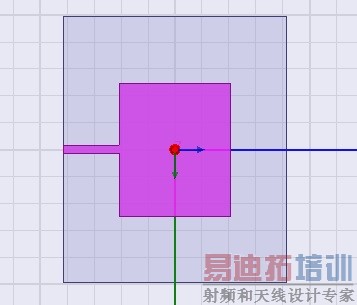

第一个方式无论在什么状况下...皆不适合使用！关键不在直接馈线或是4分之1馈线....而在阻抗匹配！

但是我看好多资料都是第一种那种，难道是他们介电常数和介质板厚度选的值使得阻抗刚好和50欧姆的微带线匹配，所以4分之1阻抗线的宽度和50欧姆微带线的宽度相同了？所以看起来是第一种那种？

那就看你是做研究用？还是要商品化使用，堪用与有用的区别就在于这些猫腻之处了。

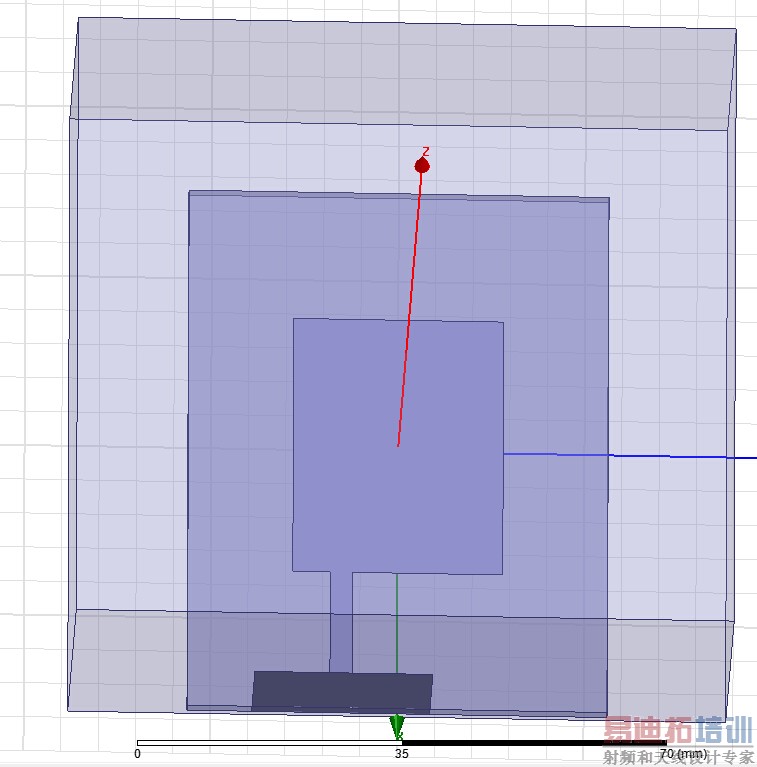

注意你的第二张图，馈入patch antenna的那一条微带线绝对不是50 欧！（原则上它趋近100欧，但那是有理由的！）
**你开始有自己的思路了，可喜可贺！

谢谢你！希望可以更进一步！

微带天线的方形贴片有个谐振阻抗，要想正常工作肯定要从端口(50欧)到贴片整个过程都阻抗匹配，一般来说这种侧馈的直接接到边上阻抗肯定大于50，所以需要中间加个阻抗匹配。还可以馈线伸到贴片里面，贴片谐振阻抗与馈点与边的距离有关，伸到里面也可以调到匹配。推荐你看看钟顺时的一本微带天线的书，书名好像是微带天线原理与应用吧

好的，谢谢你！

一方面可能因为实际中考虑馈线的辐射问题，另一方面还要考虑阻抗匹配问题

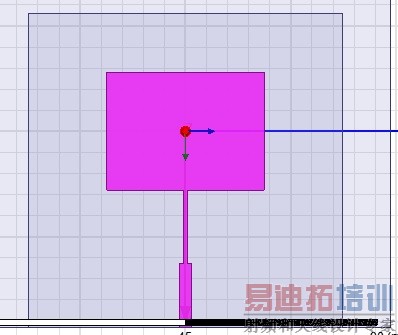

第一种应该是这样馈电哈
