求问怎么在HFSS中给材料设置ag的drude模型

HFSS材料库里是不是没有drude模型，然后怎么添加drude模型呢，十分感谢详细的图片在5楼、6楼，谢谢大家。（就是如果材料的介电系数不是常数，而是随入射波频率变化的函数，那么这类材料就是色散介质。然后目前在讨论金属的光学性质的时候，常用的色散模型有三种：杜鲁德durde模型，德拜Debye模型，和洛伦兹Lorentz模型。然后我现在就是看了几篇论文，比如6楼的图片二那个ag的drude模型，他们是用HFSS仿真的，其中用到了drude模型设定的里面ag的介电常数，现在我就是想问一下怎么用HFSS设定的.....谢谢）。在HFSS中如何把介电常数设置成随入射波频率变化的任意函数，谢谢

是对我国的百度搜寻能力不信任? 还是自己连求知的的能力都欠缺? 选择这种浮躁的捷径? (不要再拿新人、初学者就应该甚麽都不懂来搪塞! 谁不是都从初学者走过来的?)
用心学来的才是自己的!

浮躁症患者日益增多"no help, no goal"

用drude模型了，做什么用了

谢谢您，您教训的是。我的确是新手，不过这个问题也查了足足两天了，我也看到那个Debye模型了，可是我想要的是drude模型，难道这两个是可以转换的吗。不好意思，我的基础的确很差，请您见谅。麻烦告诉一下，谢谢

谢谢您，您教训的是。我的确是新手，不过这个问题也查了足足两天了，我也看到那个Debye模型了，可是我想要的是drude模型，难道这两个是可以转换的吗。不好意思，我的基础的确很差，请您见谅。麻烦告诉一下，谢谢。

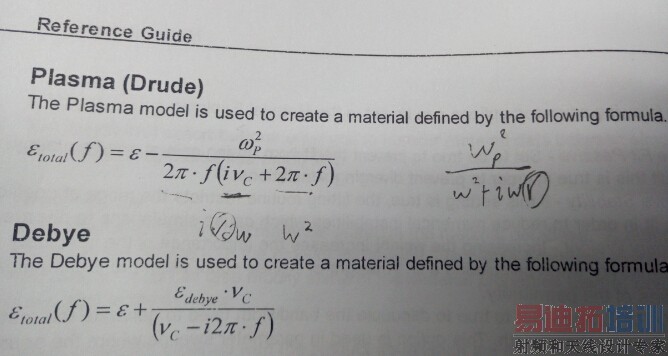

然后第一个图是我查的debye和drude的模型，第二个图是我要仿真设置的论文里面的drude模型。谢谢您指导

我是计算负折射率材料的。您知道怎么设置吗。或者告诉我怎么设置带频率变量的复介电常数的函数

顶一下。

楼主莫介意。我说的是针对软件应用
至于你的研究方向我也不是很了解，以下为网上看到的，不知对你有用不？
you can calculate the real and imaginary parts of permittivity/permeability in matlab using your drude/lorentz whatever model. and then you need to calculate the tangent delta electric/magnetic using these real and imaginary parts. you need to write these parameters in a data file in matlab, like: frequency - real(eps) and another file frequency - tand(eps).

now, in hfss, you will open your material properties, and select frequency dependent. you will import these data files. that's it!

make sure you use exp(jwt) time dependence (hfss uses this). therefore:

eps = eps_r - j *eps_im
tand_e = eps_im/eps_r

same for permeability.

and also make sure you use frequency in Hertz in the data file. e.g., for 1GHz you need to enter 1e9.

take a look at the hfss help files for freq dependent material properties.

hope this helps...
