求助HFSS仿真结果与ADS仿真不同

录入:edatop.com     点击:

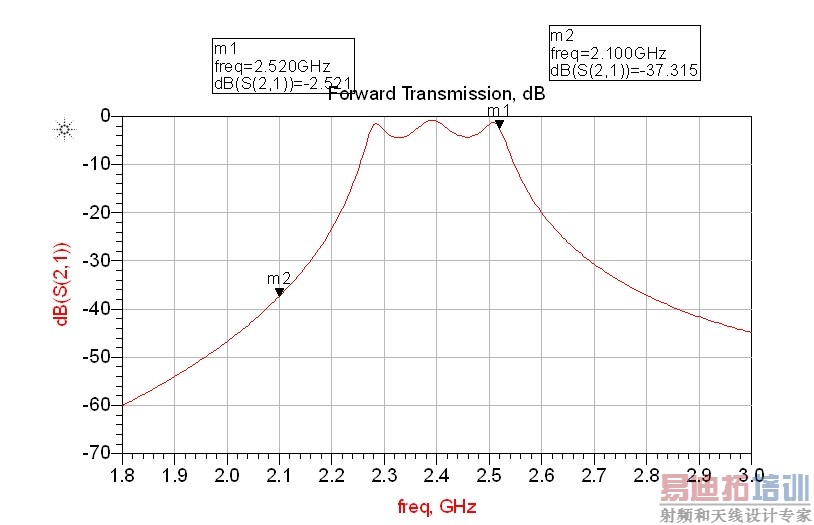

学习设计平行耦合微带线滤波器,使用ADS计算并仿真该滤波器,带入尺寸ADS仿真结果S(2,1)达到指标。


但是尺寸带入HFSS后S(2,1)图像整体左移


HFSS模型如下


请大家指教,是HFSS设置的问题么

两个软件的环境设置条件大不相同,你说谁会比较有问题!? 海里的是鱼、河里的是鱼...哪个不是鱼?

额 ADS端口形态、输入阻抗是什么啊? HFSS的端口是什么啊? 它的输入阻抗状态又是什么啊? 它们的辐射空间、ground plane size...?
** HFSS的收殓条件? 频点扫描技巧?

软件各有特点,其实ADS自身的momentum仿真还是挺不错的,HFSS在3D电磁仿真方面很强,但是对这种平面电路仿真会有些吃力,有很多专门仿这些平面电路的软件可以使用一下啊。其实最简单粗暴的办法是在软件设置正确的前提下做个实物,以后就知道实物和仿真的差距了。
