HFSS圆波导中传输模式的设置
录入：edatop.com 点击：

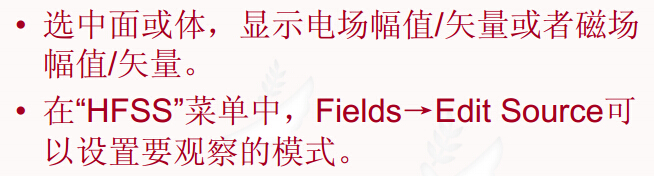

小弟我新手一个，仿真圆波导时不知道怎么设置TE11 TM11 TM01等模式。百度说是在overlay field里的edit source里面设置。
但是不清楚里面怎么设置，为什么那么设置。
求各位大神指教。
但是不清楚里面怎么设置，为什么那么设置。
求各位大神指教。
根据个人的理解，波导内部的电场强度是通过各个传播模式叠加而成的，所以如果你只让模型模式叠加，就需要只设置这些模式。
但是重点是我不大清楚怎么设置，才能让某些模式传播。
在设置波导端口的时候，有个选项可以选择让其通过的传播模式个数。个人认为是按照那个截止频率顺序的。
本人的解释非官方，只是个人理解，也希望大神给予修改和指正。
用FEKO是可以直接设置M,N看所需要的模式，CST和HFSS类似，使用HFSS看波导中的模式主要有三步：

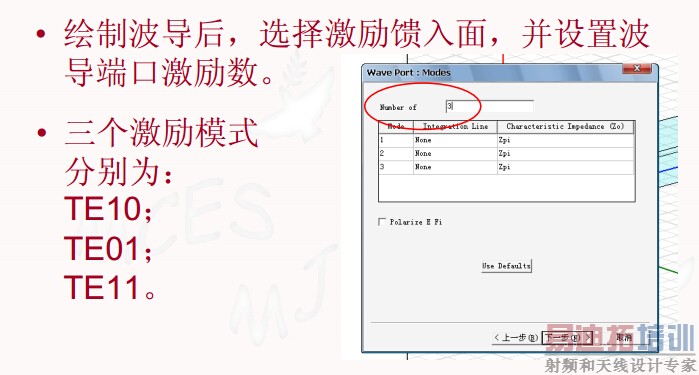

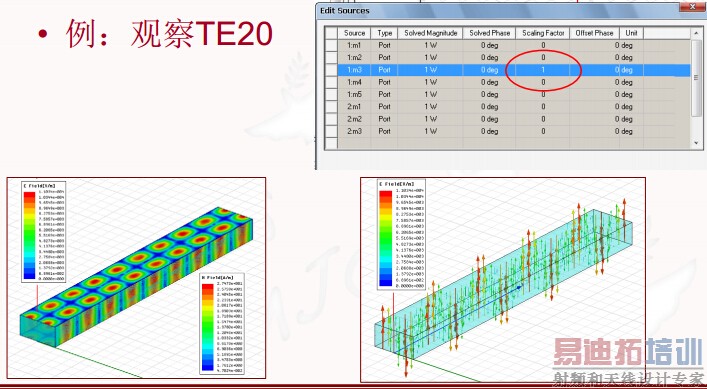

1.设置波导端口2.仿真3.设置相应的激励模式，观察该模式下的场分布
以矩形不到为例：
用HFSS观察的话，你自身的理论基础要非常扎实。HFSS不会告诉你模式的名字，需要你自己判断。

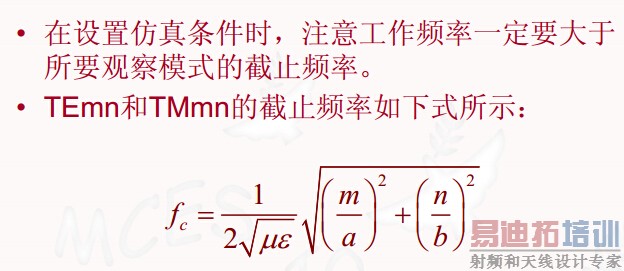

把激励频率根据公式umn的那个贝塞尔函数的解计算出来，激励频率对应每个模式的频率。
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的HFSS视频培训教程。
