在HFSS上如何画U型管形状（就是画一个弯曲的圆柱）

不必多说废话了。

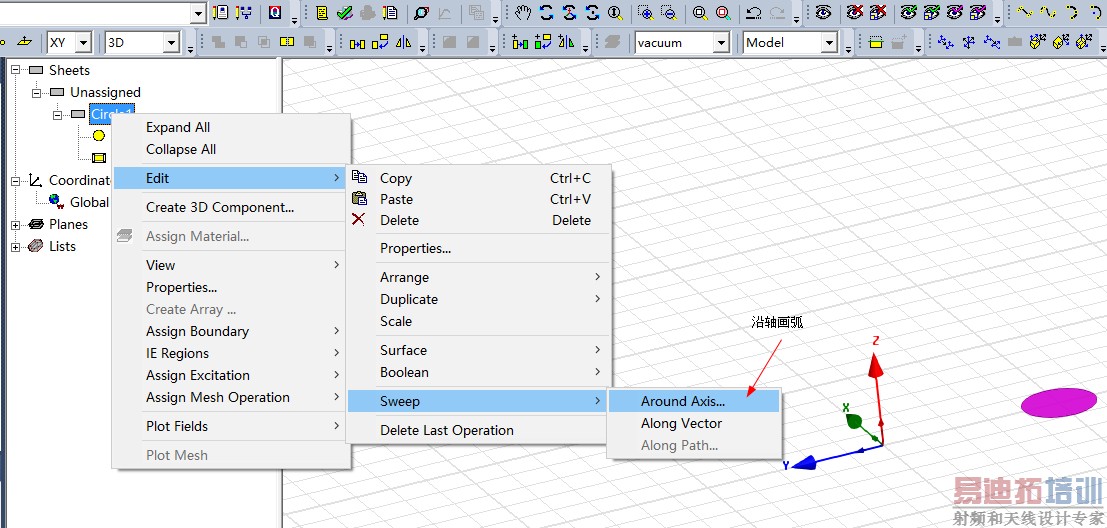

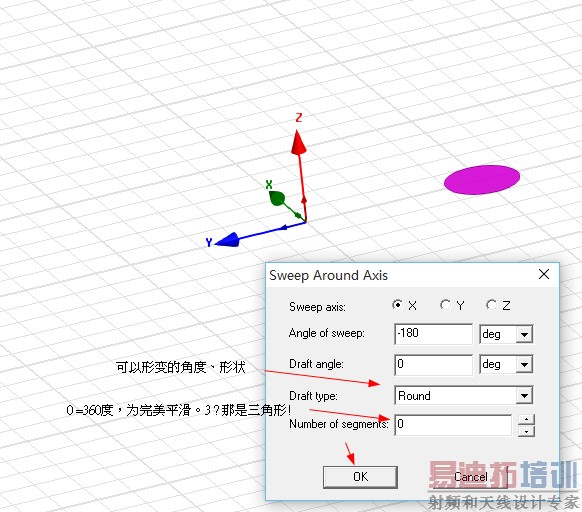

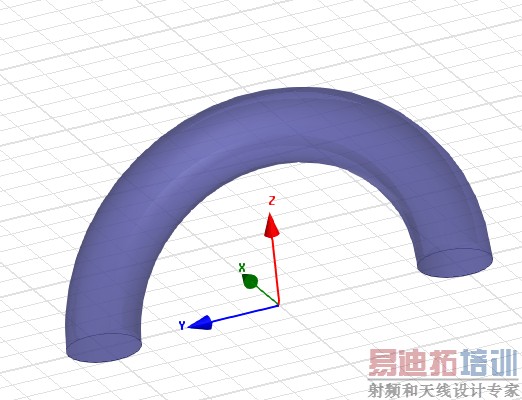

是不是想这样画的

十分感谢，你的回答就是我想要的。我能在问你两个问题啊：1，我在我电脑上按照你的步骤建模时有错误信息提示 2，上面的步骤图上的标注是截图前编辑的还是截图后呢？

十分感谢，你的回答就是我想要的。我能在问你两个问题啊：1，我在我电脑上按照你的步骤建模时有错误信息提示 2，上面的步骤图上的标注是截图前编辑的还是截图后呢？
错误信息：
[warning] Acis warning: "Sweep profile is nearly tangent to path." (3:41:22 下午八月 13, 2015)
[error] Acis error: "Failed to call api_sweep_with_options.. Acis Error 94073 - The sweep results in self-intersecting surface " (3:41:22 下午八月 13, 2015)
[error] Acis error: "Failed to sweep the object." (3:41:22 下午八月 13, 2015)
[error] Body could not be created for part Circle1 because of invalid parameters of this part or some of its parent part/coordinate system. (3:41:22 下午八月 13, 2015)

1-. sweep物件的方向不能跟轴向同向(跟轴向是呈90度角)。
2-. 是截图后加标注。

恩，谢谢。
