微带贴片八木天线馈电方式
录入：edatop.com 点击：

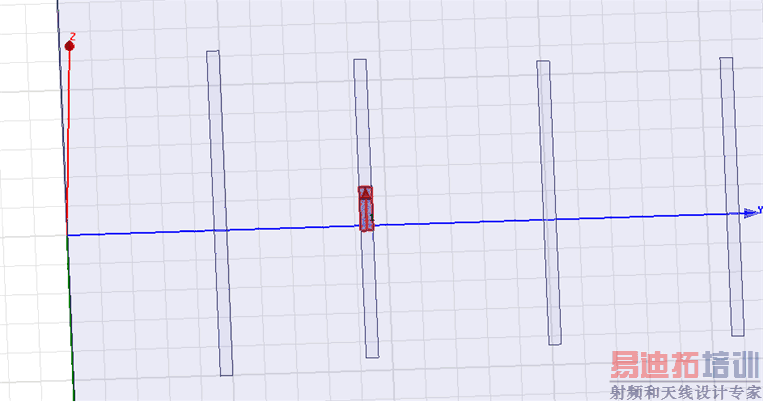

微带贴片八木天线，目前辐射振子部分采用如下馈电方法：
如果想要用双线传输线给辐射振子馈电，双线传输线的阻抗应该设置为多大，50欧姆可以吗？此外，该天线工作在70GHz左右，辐射振子本身尺寸很小，在HFSS里面仿真时，双线尺寸会不会相对于天线尺寸会很大？求高人指点，谢啦
如果想要用双线传输线给辐射振子馈电，双线传输线的阻抗应该设置为多大，50欧姆可以吗？此外，该天线工作在70GHz左右，辐射振子本身尺寸很小，在HFSS里面仿真时，双线尺寸会不会相对于天线尺寸会很大？求高人指点，谢啦
信号传输路径上可以是50/75欧，但是馈电点是300欧（高手会设计一个Balun、低手呢？就直接连接喽）
馈电点为什么是300欧姆呢？这个不是折合阵子，我仿真时发现输入阻抗只有20几欧姆～如果直接连50欧姆双线，不清楚双线的尺寸怎么讲？谢谢您啦，如果您有时间，麻烦您继续帮我解答！谢谢啦！

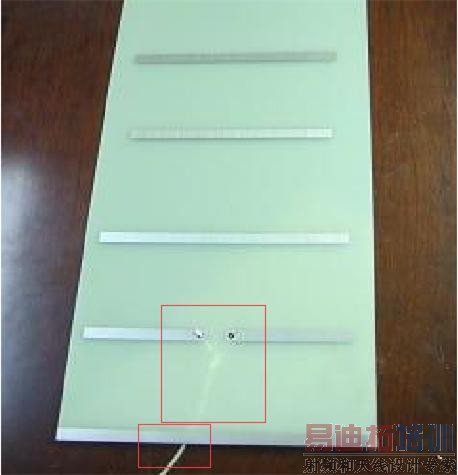

下图这个八木天线就是直接和馈线连接的，如果要在HFSS中仿真馈线这一段，该怎么设置馈线尺寸呢？
馈电点为什么是300欧姆呢？这个不是折合阵子，我仿真时发现输入阻抗只有20几欧姆～如果直接连50欧姆双线，不清楚双线的尺寸怎么讲？谢谢您啦，如果您有时间，麻烦您继续帮我解答！谢谢啦！
两种馈入型态、但都不会是20几欧！
牛人！谢啦
还是设计一个巴伦吧，为调试员考虑考虑，微带-威尔金森功分器-平行双线
