HFSS 集总RLC边界条件求助
录入：edatop.com 点击：

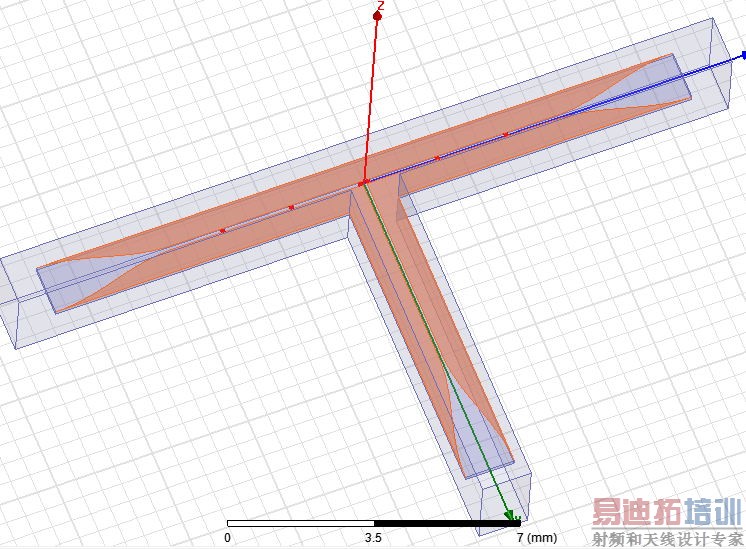

按照网上的许多论文仿真了一下W波段鳍线单刀双掷开关。开始鳍线仿真OK。反射系数小于-20dB.然后进行翻转操作，形成3端口模型。
鳍线开关使用的是PIN二极管正反偏等效支路通断。所以这里先2支路直接开路，3支路短路（没有使用PIN二极管）。插损和隔离如下：

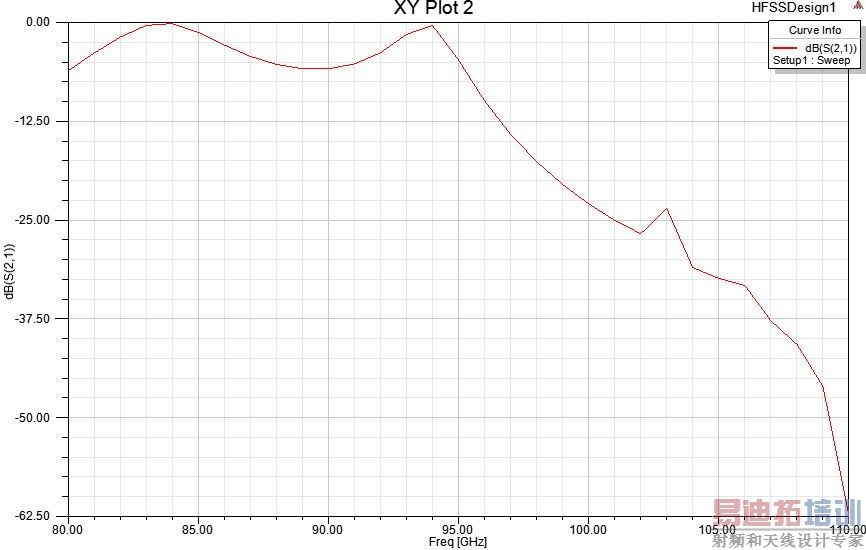

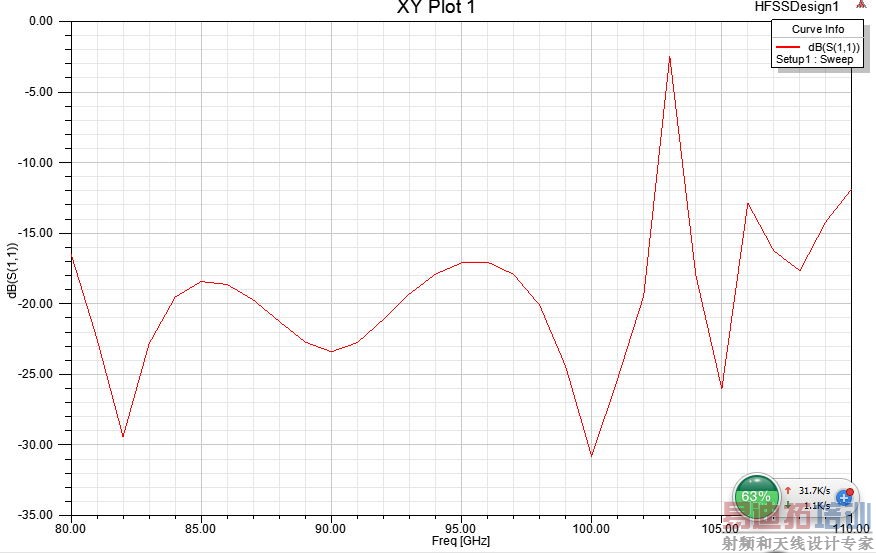

然而当用PIN二极管替代开断路时：问题来了。仿真结果如下。

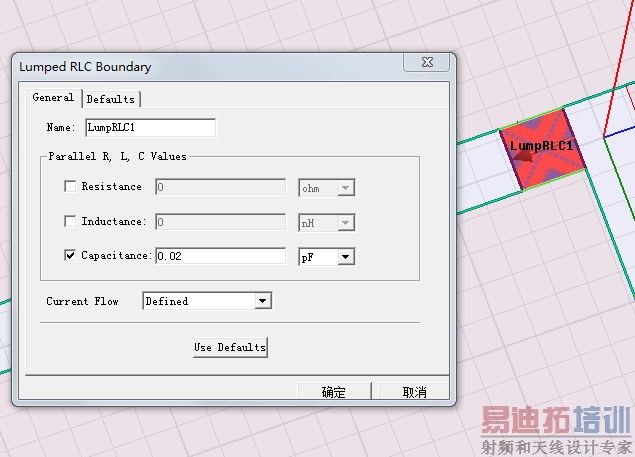

这还是我调整二极管间距时最好的效果。还是惨不忍睹。这是我用集总RLC边界条件画二极管结电容的截图
想问问我的边界条件设置的是否有误。（已经做好被喷的准备，大神随意点评）
鳍线开关使用的是PIN二极管正反偏等效支路通断。所以这里先2支路直接开路，3支路短路（没有使用PIN二极管）。插损和隔离如下：
然而当用PIN二极管替代开断路时：问题来了。仿真结果如下。
这还是我调整二极管间距时最好的效果。还是惨不忍睹。这是我用集总RLC边界条件画二极管结电容的截图
想问问我的边界条件设置的是否有误。（已经做好被喷的准备，大神随意点评）
改下积分线方向试试，电容应该是跨接在两侧的
四个方向都试过了。都一样。没什么变化。
四个方向都试过了。都一样。没什么变化。这是源程序
SWITCH.zip
