HFSS和designer协同仿真疑问
录入:edatop.com 点击:
关于HFSS和designer协同的方法在网上搜集了一些方法,但最终还是没有解决。
所以在这里,请教各位高手!
我的用软件版本为:designer6和HFSS15
首先,我在HFSS里面建立一段同轴线
然后根据网上的方法,将HFSS加入designer中,具体操作如下:

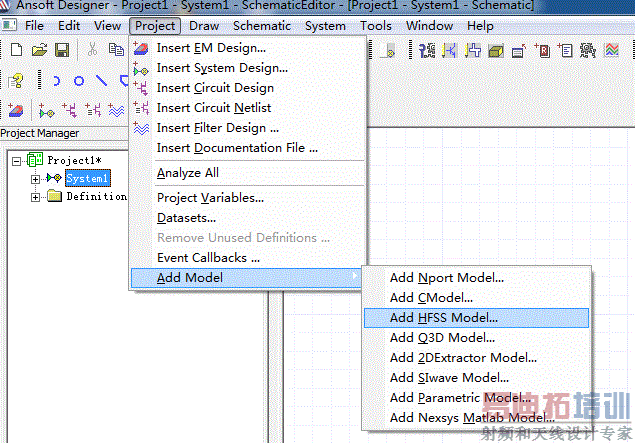

1.新建insert system design
2.加入HFSS模型:

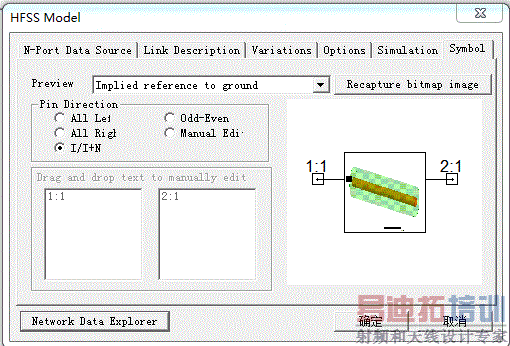

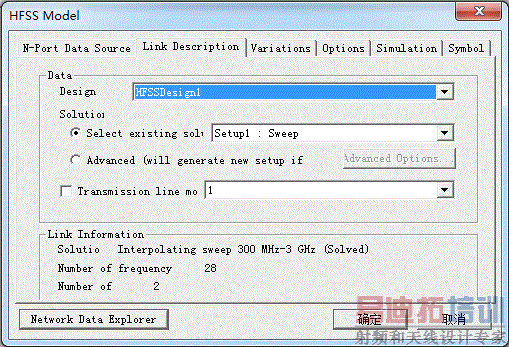

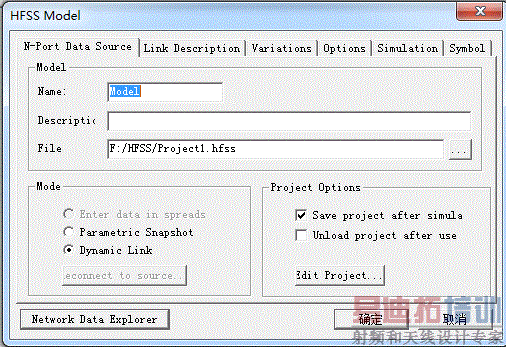

HFSS model 各项设置:
所以在这里,请教各位高手!
我的用软件版本为:designer6和HFSS15

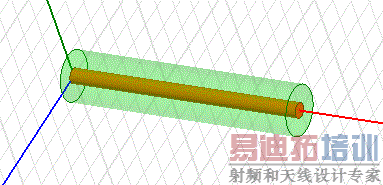

首先,我在HFSS里面建立一段同轴线
然后根据网上的方法,将HFSS加入designer中,具体操作如下:
1.新建insert system design
2.加入HFSS模型:
HFSS model 各项设置:
续上:

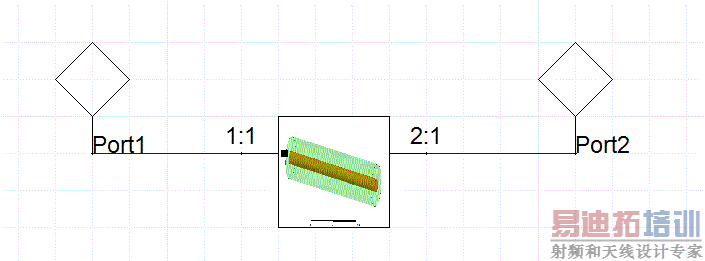

将HFSS模型加入电路图中,并添加端口:

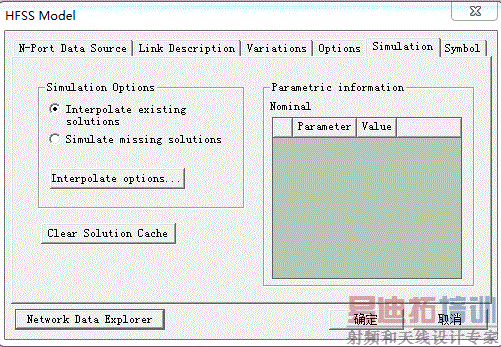

设置solution和HFSS一样

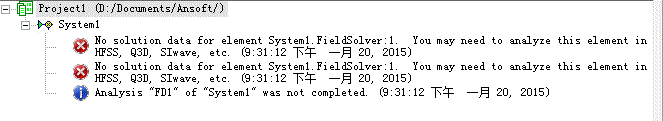

运行仿真出现如下错误提示:
续上:
请问是什么原因?
designer和HFSS联合仿真,是不是模型先要在HFSS要在里面求解好,才能和designer协同仿真啊!?
麻烦大家帮我解答一下!
模型请看附件!
model.rar
先要在HFSS里面仿真了才行
不懂。学习中
先在HFSS中仿真好了,软件提取好S参数才能开始路仿真
