hfss片上变压器仿真求助
录入：edatop.com 点击：
各位大师好：

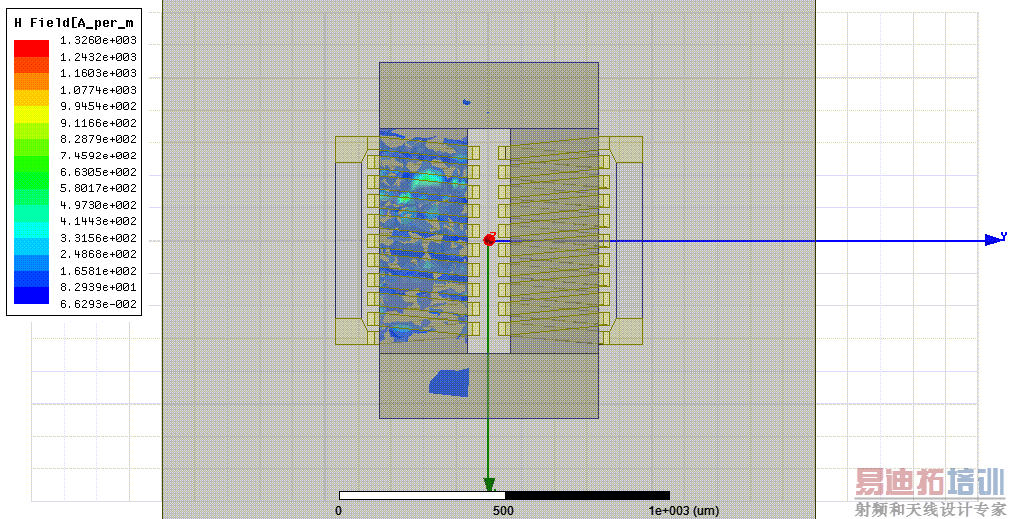

我想用HFSS仿真一个变压器，也可以说是两个耦合电感，模型以及参数设置如附件所示。我在仿真中遇到的问题是：
1. 两个线圈总是只有一个仿真后有场存在，另一个没有，而且与端口的设置顺序有关，先设置的有，后设置的没有；
2. 端口设置时有一个提醒是“multiple reference conductors touching a port must all be connected in the plane of the port”,不知道这个提示具体是什么意思，会不会与这个有关；
3. 如果您也是做过集成变压器的同行，那我想请教您一下四端口和双端口都能提取变压器参数吗，怎么提取的。
致礼！
Wang_Luo_14@163.com
我想用HFSS仿真一个变压器，也可以说是两个耦合电感，模型以及参数设置如附件所示。我在仿真中遇到的问题是：
1. 两个线圈总是只有一个仿真后有场存在，另一个没有，而且与端口的设置顺序有关，先设置的有，后设置的没有；
2. 端口设置时有一个提醒是“multiple reference conductors touching a port must all be connected in the plane of the port”,不知道这个提示具体是什么意思，会不会与这个有关；
3. 如果您也是做过集成变压器的同行，那我想请教您一下四端口和双端口都能提取变压器参数吗，怎么提取的。
致礼！
Wang_Luo_14@163.com
