导体表面电场要如何仿真，期待指点

先谢谢大家了，hfss新手，我想查看导体表面电场分布，我查了下，近场分布可以绘制线（不知道这个是近场线吗）或者面来查看其周围电场分布，我想知道随着介电常数不同，导体表面的电场强度应如何仿真，这是体表面电场的仿真，而且是感应的。不知道绘制一个体（设置材料，介电常数）置于电场中能实现吗？期待指点

没有理解你说的情况？如果只是要查看导体表面电场分布，这要这样做就可以了：

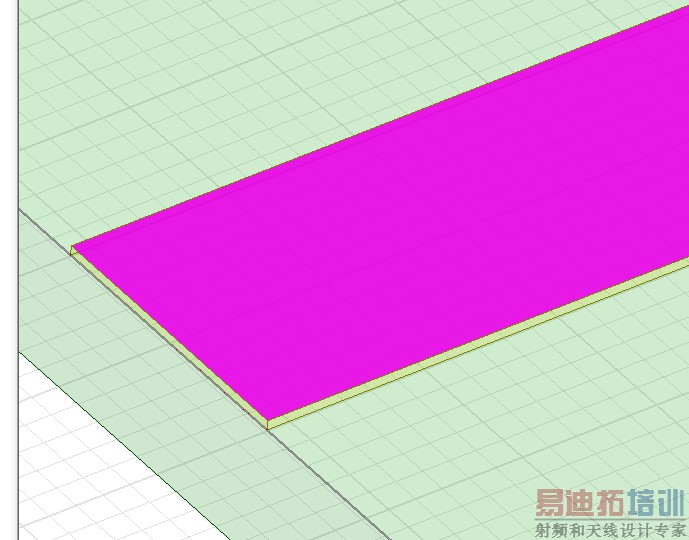

仿真完成后，选取你要查看的面（face）...

先谢谢您的回复！我是想进行在静电场中，随着导体介电常数不同，对处于静电场中导体表面电场进行仿真，我想知道整个导体周围电场分布，按照您说的，对某个面还需要绘制出一个面吗？不知道我有没有理解错。

基本上只要不"无厘头自创"！Ansys 那一群专家（别跟国内的砖家相比）、他们想得远比我等能想像的还多！只是这些功能技巧都必须发挥正常的理解、想像力。
针对你的问题，可以单一技巧处理：红色的 Create Region
也可以是 Draw Planes、Select Obj...
也能是Edit、Select by name、All Face
** 可以的话去问Ansys 比较快又正确，毕竟我也只是初学HFSS 不满三个月的初学者！

很抱歉！电脑缺的就是（Fuzz logic）模糊逻辑！而我也没理解啥叫做近场线？远场线？
难道是传说中的--积分线?（另有一说：load line）

HFSS是算高頻的, 應該不能搞靜電磁場.

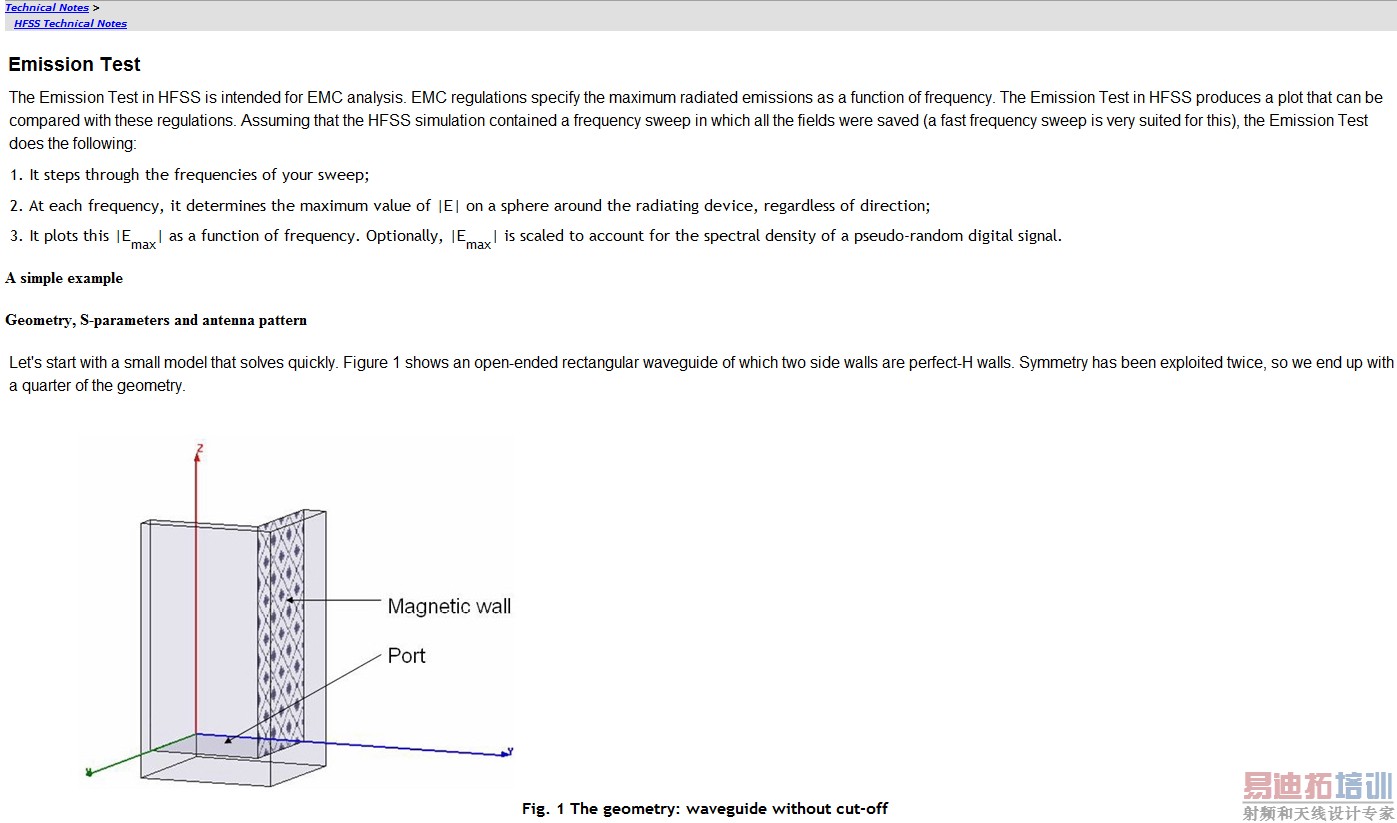

那...你可能要看这篇了

樓主還是說清楚一點吧!
想知道什麼東西的介電常數對表面電流的變化?

我想...我大概猜到了，貌似有人提过的surface plasmon polaritons (SPPs)，使用Eigenmode 本征模！它不设端口、边界不得为open。

算了！再这样下去也不会有结果，因为你连求解的方式都还没有概念，我越来越混乱了
或许你到COMSOL Multiphysics 多重物理仿真区去试试吧？
