HFSS仿真磁谐振线圈

弱弱的问一下m总您的HFSS操作到了何种境界了啊！？
不然回覆的太浅了被您笑掉大牙就不好了。

HFSS直接仿本征模就得到了谐振频率，要啥S参数图啊？
鉴于第一步谐振频率都没得到，场强分布就不说了，自己看看HFSS的help或者那本用户全书。不然真的没法交流，我们不知道您的深浅，不敢贸然表态啊

我只算初级，求教了

主要我不会加激励和边界条件，求指教一下，拜托了

回楼主：
你的问题可能不只是加激励和边界条件的问题而已！你期望的频率点会决定适用HFSS或是Maxwell ?
我的问题是 ：这样做的意义何在！？
* 只是做研究？ 那么请依xiaodou041的建议，找相关资料看完再说（因为你没有时间压力）
** 要交作业、毕设？ 请把自身掌握了什么条件、指标？想达成怎样的目的、指标，说明越完整越有助于你获得正确的知识，同时也有助于你自己疏理一下你的学习思维（这对你往后的生涯有重大的影响，相信我！！）

不好意思我没说清楚，我要做的频段是兆赫兹，大概6.8兆赫兹，而且我要在里边加入超介质板，所以想用hfss仿。这个是我的毕业论文方向，也指着做出来以后发小论文，所以时间比较紧。我想达到的就是先仿真出一个线圈的谐振频率，然后自己再通过改变线圈尺寸，调节谐振点到6.8兆赫兹。然后仿真得到两个6.8兆赫兹线圈谐振时的S参数以及场强分布。能否指点一下我，非常感谢

那要建議你使用Maxwell...

但是有人告诉我Maxwell无法仿真超介质

同样都由Maxwell 方程式导出的LHMs（左手材料或称超材料），（HFSS也跟Maxwell方程式有关、其实电磁方面的问题都跟Maxwell有关）。而LHMs从目前的文献看来都需要在 > GHz（E+9） - THz (E+12)中验证。
而你的频段在MHz(E+6)? LHMs在MHz的环境下会是什么现象？我也想知道。
关注一下在慢波中呈现的谐振点对应到左方的频率。

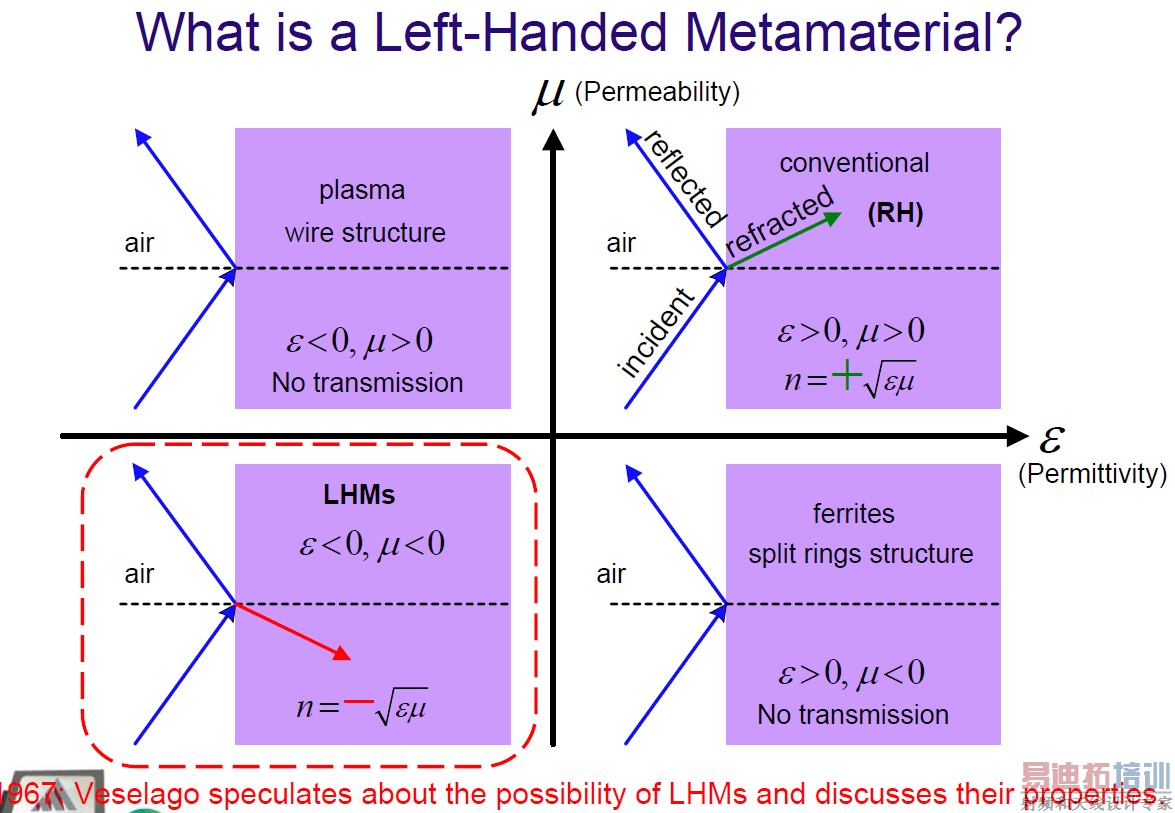

请问你的超介质在哪个象限上？
