详细讲解一下这四个图形的物理意义（毕设用）

端口驻波、轴比及方向图

回覆楼主:

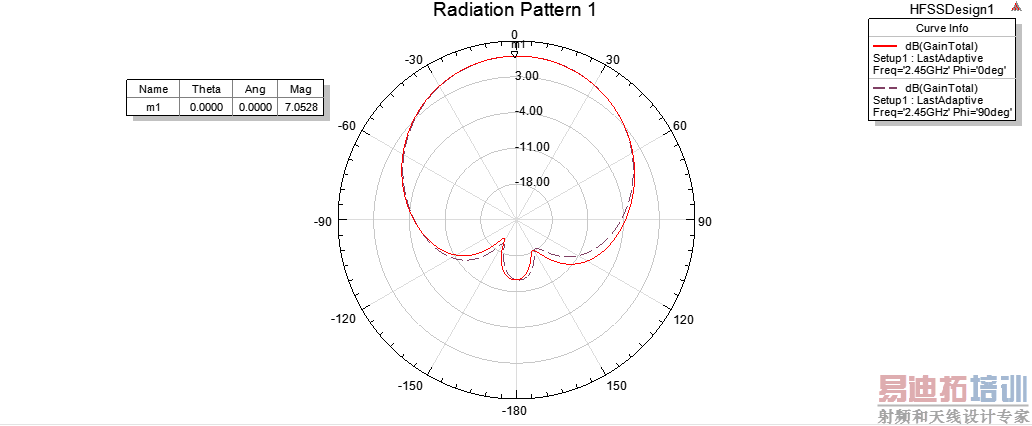

未转换之前该称为：左上反射系数（参数）、左下特性阻抗、右上轴比、右下场形（或磁场剖面_phi，电场是_theta）
物理意义：
* 能量反射越小、传送越大。

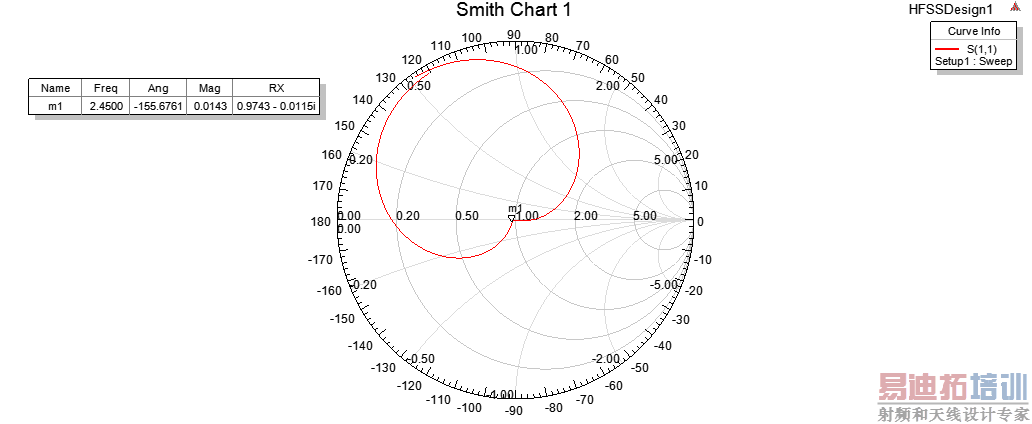

** 上半圆是感抗（外圈上180度电长度0.5波长）、下半圆是容抗（外圈下180度电长度0.5波长）全场跑一圈一个波长、横剖线纯阻、中心点特性阻抗为1（50欧或是75欧）、左尽头为0意为短路、右尽头为无限大意为开路。
整个史密斯图只有一个总称：共轭复数（R+jω、R-jω）

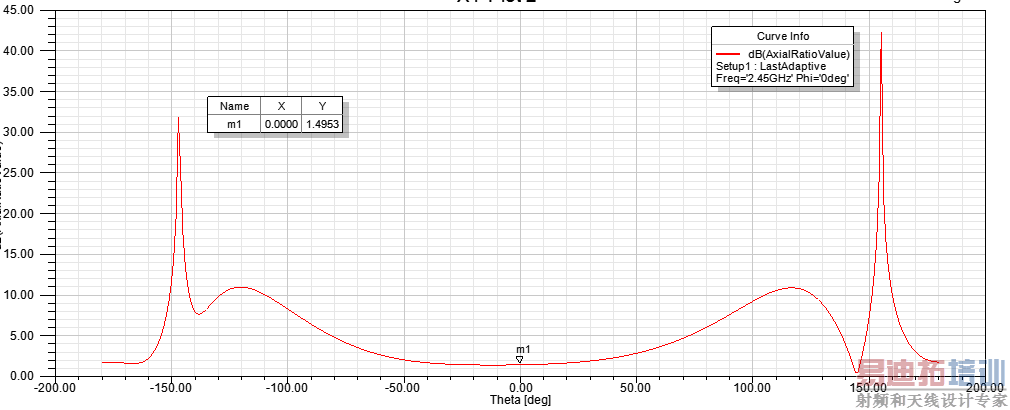

*** 轴比趋近theta 0度时表辐射最大。把矩形圖表向上折成圓形...它就是另一個意義的指向圖！
**** 无特别指定时，phi角度代表磁场剖面(H-plane)、theta角度代表电场剖面(E-plane)。有多个别名：场强图、指向图、涵盖区图...
