HFSS仿阵列设计主从边界条件、Floquent端口的问题，请高手指点

最近在仿一个8x8的阵列天线，单元形式是Vivaldi天线。HFSS中可以设置周期边界条件，根据已知单元辐射方向图就可以计算出整个阵列的方向图。目前设计过程中有一些疑惑不是很明确，请大神指点：(问题有点多，希望能耐心看完，谢谢啦)

图1

图2

图3

图4

图5

图1是ViValdi单元，8x8阵是沿着y和z轴排列的。
图2是设置主从边界条件的界面。
问题1：天线的一对侧边设置主从边界条件，另外一对（前后面）也需要设置主从边界条件吗？如果不需要是设置辐射边界吗？

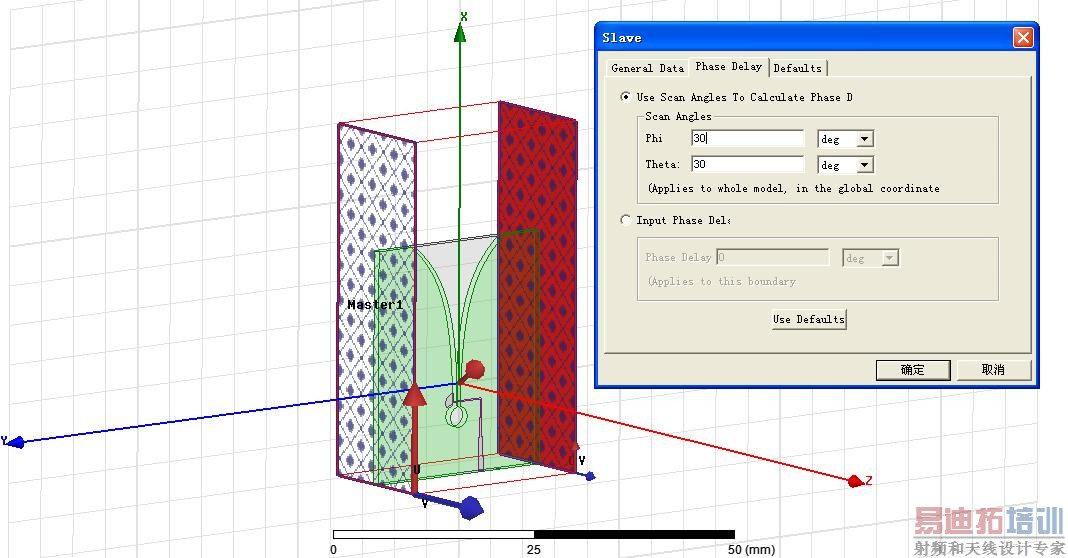

图3是主从边界条件的设置界面。需要定义主从边界条件的相位差，这地方用扫描角定义。
问题2：扫描角定义相位差，假如我设计的阵列天线实现方位角和俯仰角都是±30度的扫描，此处的扫描角phi和theta是不是30度？
图4是上平面设置Floquent端口，下平面设置Waveport端口。Floquent端口的a/b方向对应着阵列的排列方向。
问题3：端口设置中有个模式设置(Mode Setups),这个里面设置模式个数和对用的TE、TM模式，对于该Vivaldi天线该怎么设置？
问题4：同是该设置界面，Deemed Distance是设置一个波长的长度吗？
问题5：Floquent 端口不像Lump 和Wave Port那样好理解，此端口该怎么理解？

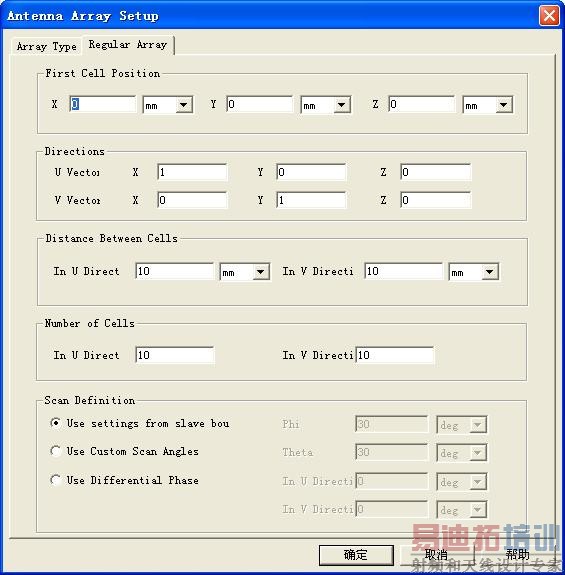

图5是阵列参数设置
问题6：参考书上说Directions是设置阵列天线的排列方向U和V，但是图2中设置的U和V 的方向不是我要布阵的方向(U是沿着x方向的)。这个需要和前面设置的UV方向相同吗？图4中设置Floquent port时就设置过a、b方向，那个方向就是阵列天线的排列方向吧。

楼主 我也在做这个天线。

前后左右都要设置主从边界

楼主，我也有你以上同样的疑问，不知道你解决的怎样？
