HFSS介质层过孔怎么画的？
录入：edatop.com 点击：

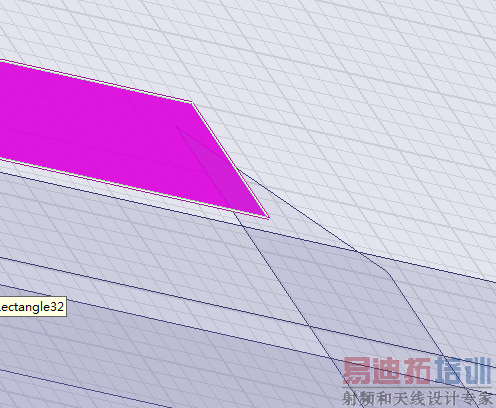

像这种介质层过孔实现介质上下面带状线的连接，请教啊！
介质层画一个圆柱，然后介质板减去它，就可以了
减去然后呢？还要再画个圆柱设成理想导体么
不用了
减去后，还要设置边界面，就是减去的那个面设为金属边界仿真才是金属过孔。
直接画一个圆柱，设置为金属铜，试过吗？个人觉得你画的时候按照你预想最终成型的实际情况话就可以了
制作的时候，是填充？只是导通吧
