真心求教hfss仿真衰减问题
录入：edatop.com 点击：

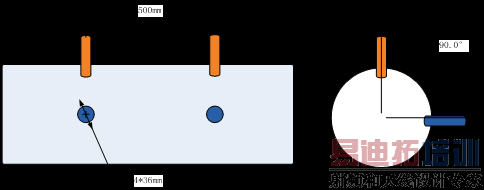

小弟刚刚开始学习hfss，想用hfss仿真微波衰减实验，具体内容是在一段管道中插入4个微波探头，一个用于发射，其他用于接收，观察微波传输过程的衰减，模型如下图
，求教激励是加在探头的表面上吗，是用wave port还是lumped port，还有什么需要注意的，希望各位大牛指教
，求教激励是加在探头的表面上吗，是用wave port还是lumped port，还有什么需要注意的，希望各位大牛指教
如果跟波导无关！可以设成wave port、lumped port。
如跟波导有关就需要设成wave port 因为跟极化方向有关。

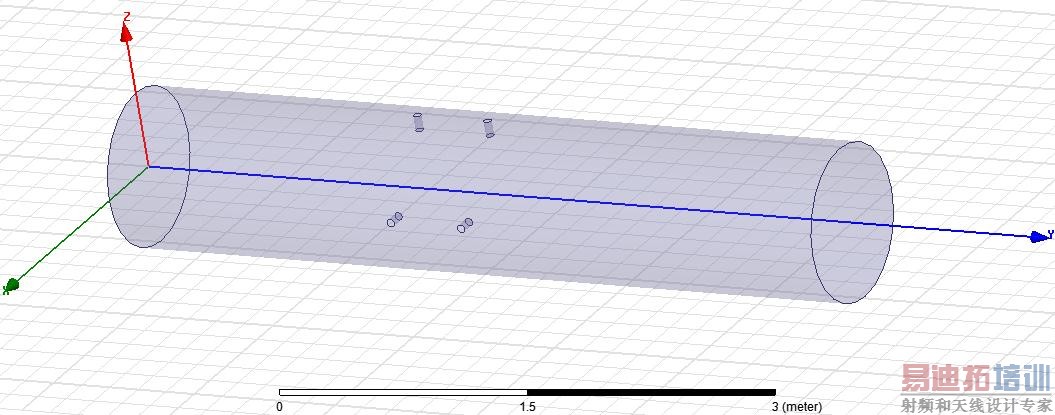

和波导有关，我刚用hfss画了个模型
,wave port激励是设置在4个探头内侧的表面吗，积分线和阻抗匹配用不用设置呢，不胜感激

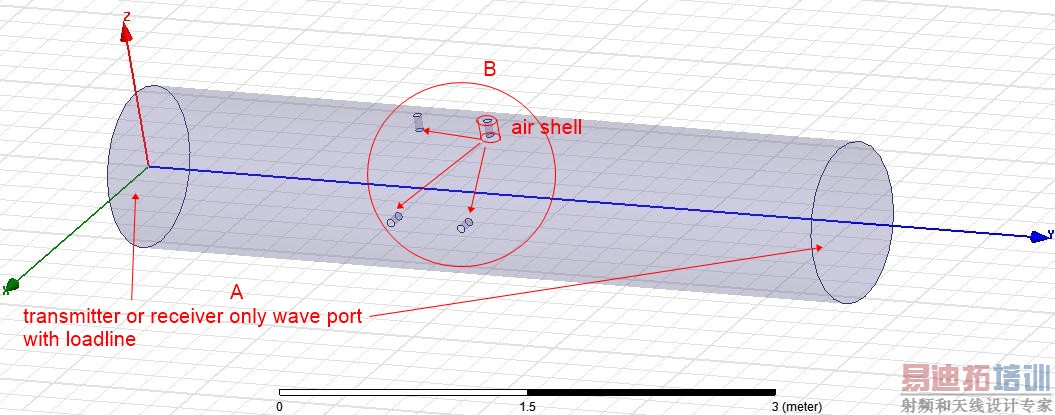

如图：
端口如果是设在A区，因为探针有极化的问题所以非得设wave port不可！而且因为两个极化的关系积分线一定要画！
如果是B区的方式，wave port可以不设积分线（因为没有交叉极化的问题）、但是探针要画成同轴接头方式（外围需要套入一个air构成的同轴线型态）。
你可以参考HFSS里的范例或是help里的说明。
真是太感谢你了
