参考层与lumped port的建模求助
录入：edatop.com 点击：
想设计一个微带偶极子天线，在建模型时遇到了疑问。
1看到李明洋的天线设计教材上说，偶极子天线输入阻抗约72欧姆，而一般传输线约50欧姆，是不匹配的，所以要用微带巴伦做阻抗匹配，如果我没有特意设计这个微带巴伦，是否对天线性有影响，从仿真结果看，好像没什么影响。

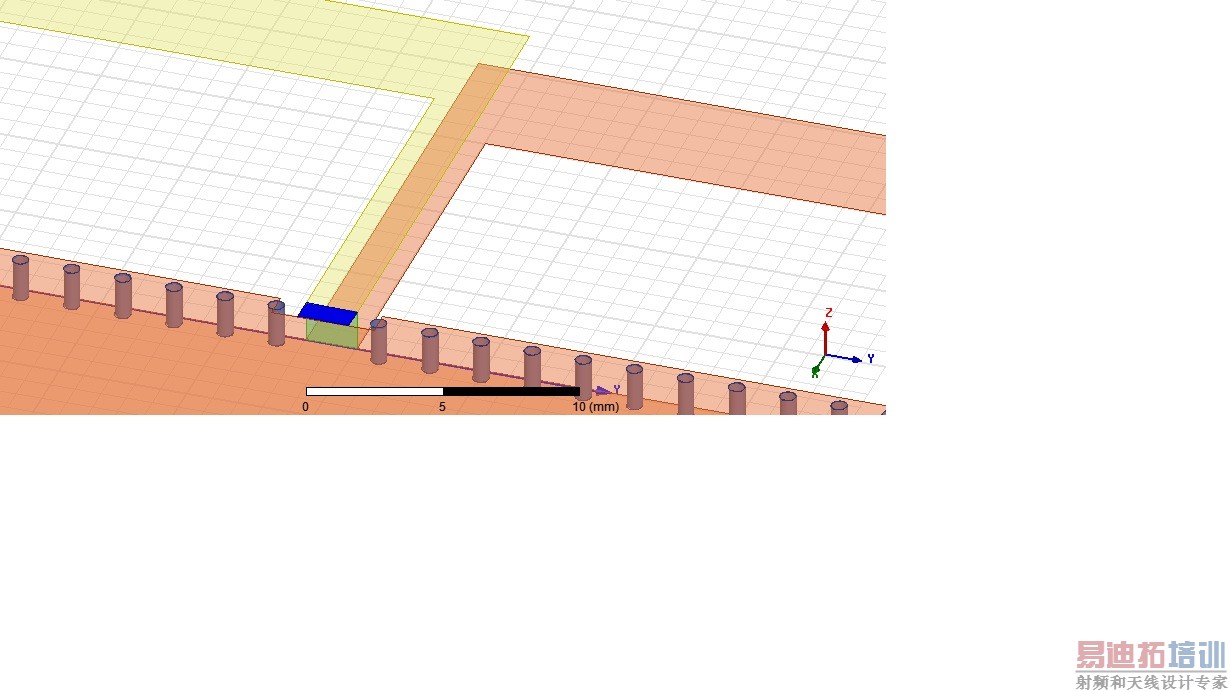

2如示意图，微带偶极子天线使用普通的PCB两层板，顶层与底层分别设计偶极子天线的两个臂，那么我在画LUMPED PORT时，是按照绿色(YOZ)的面画还是蓝色（XOZ）的面画,哪个更合理？
3顶层与底层都是理想导体，应该都是天线的参考面，在建模时，是否需要用过孔将两个面连接起来，还是只要合并两个MODEL就行了？
自己顶。
