HFSS时域仿真探讨

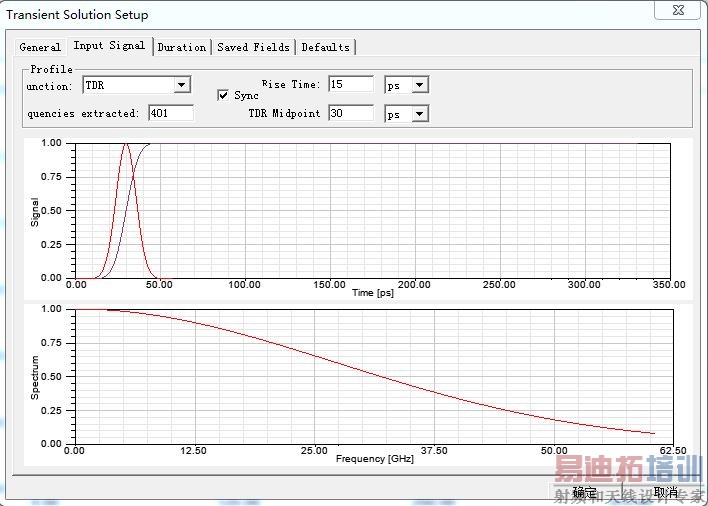

其中Rise time设置多少合适，有没有这方面的资料？

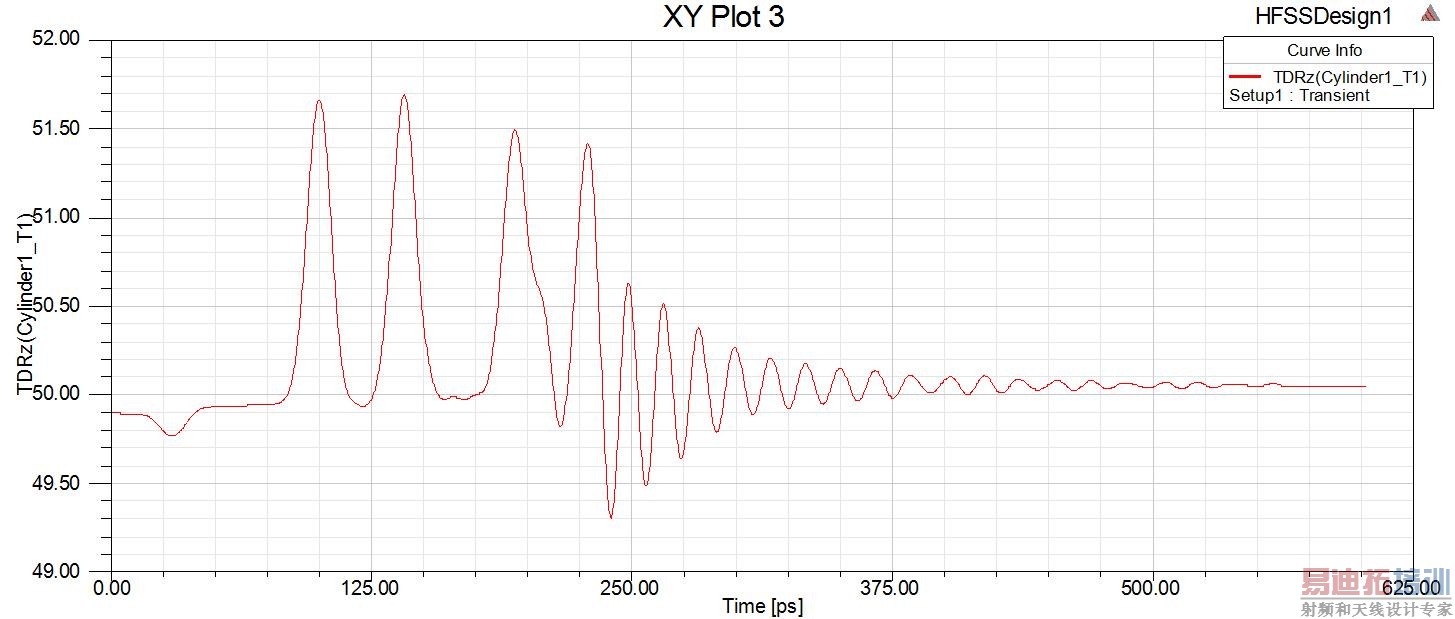

此处我设置15ps，仿真得到的时域阻抗图如下：

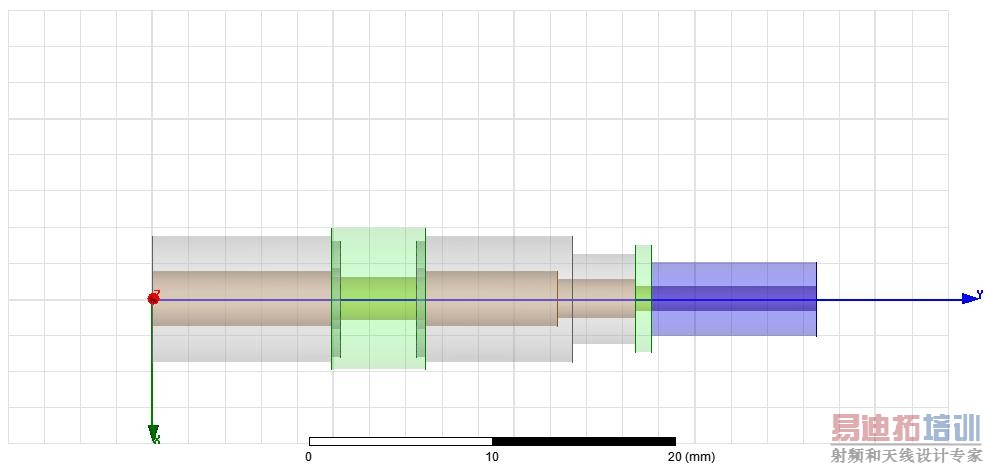

连接器结构：



请问怎么将连接器阻抗不匹配段和时域阻抗图对应起来！

你的问题实际上是指如何在频域和时域上理解阻抗不匹配。

频域上，阻抗不匹配，反应的是器件的输入阻抗不等于特症阻抗。

时域上看到，是从器件端，有明显的信号反射。

完全赞同你的观点，正是由于在频域上有阻抗不匹配，所以才能在时域上看到信号传输到某个时间点的时候会有反射。

那么，现在问题来了，

怎么通过时域上某个时间点的反射，换算成在连接器上哪个位置不匹配。

另外，Rise time 到底该设置？

这个容易。你看输入信号的峰值时间，在看第一个反射信号的峰值时间。时间差，和传输线的传输速度，可以给定第一个阻抗不匹配的位置。

HFSS的tech note有没有时域rise time的设定推荐？记得和knee frequency相关。好像是knee frequency的倒数，或是两倍knee frequency的倒数。
