用wave port和lumped port来仿真共面波导耦合线耦合器的困惑

请各位大神赐教，也请研究共面波导或者耦合器的各位同仁互相学习

没用过HFSS，可以尝试用别的软件仿真一下，CST就挺好！

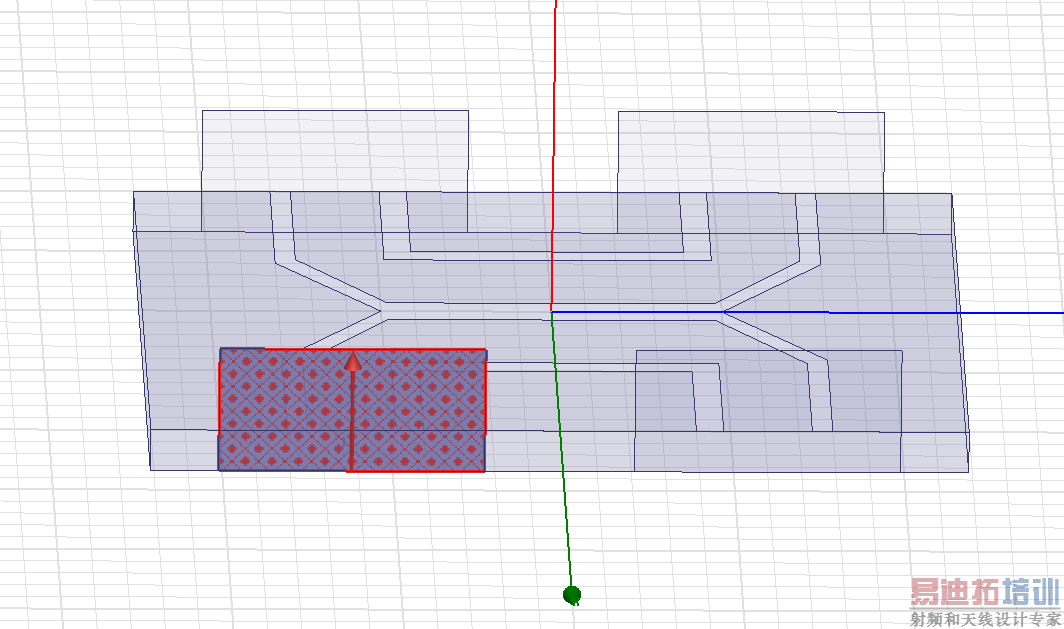

你把lump port和lump port的设置的照片贴上来。你的S11显示没有能量传输，但在6.5GHz上有个共振。你的波导的长度足够长么？

CST确实挺好，但是条件有限，学的不熟练，后来就用HFSS 了

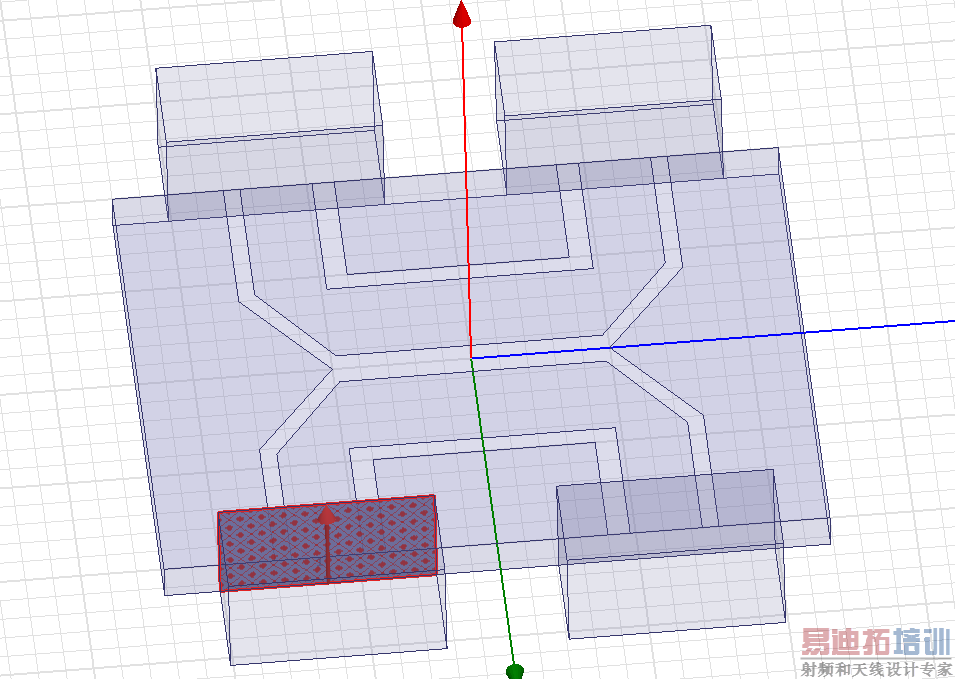

其中，waveport是加了一段PEC导体，相当于和外面的空气盒子相贴。如果您有时间，帮忙看看我上面的模型，我已经上传了，谢谢!

当初就是因为HFSS的端口设置比较困扰我，所以改投CST、EMPro...
你的问题应该是和边界条件有关！

我手头上没有HFSS。要不可以直接看看。

你可以看在wave port平面上入射场的分布，确认你的wave ports设置正确。

其次，为什么你的图上只有一个port？其他的port的？不是算S21么？

我算腔体滤波器一样，lump port出来的结果没有一点意思，wave port才能出大致图像，不过我将lump出的结果导入到ads里面，还是可以优化的。
