HFSS S11曲线这样是怎么回事

录入:edatop.com     点击:

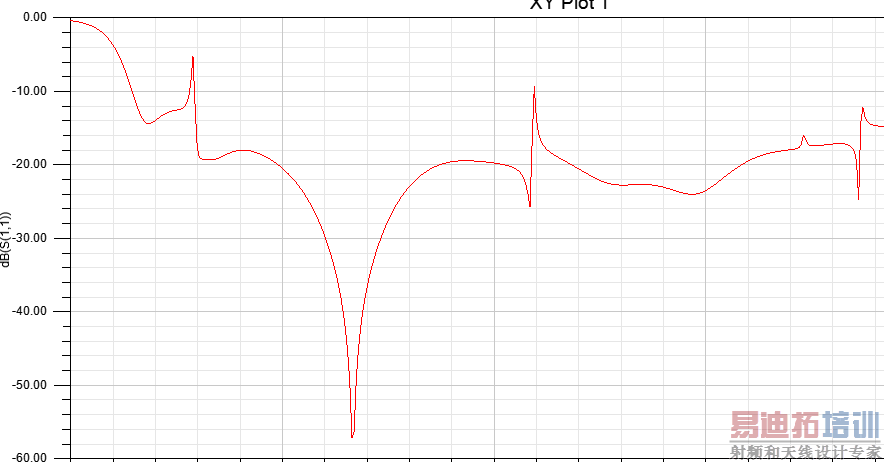

这里出现的突然陡峭是怎么回事,对仿真结果影响不?

什么结构?什么扫频方式?什么求解设置?

这里出现的突然陡峭是怎么回事,对仿真结果影响不?

阻抗没匹配好

s11要小于-20db,大于-20db以上的都被反射掉了。

曲线到最低点时,说明信号在这个频点时产生的反射最小。

曲线太陡,是正常的。信号在走线上会受频率影响,产生不同的反射率。

个人愚见,仅供参考。

补充一下,>-20db的频段,反射率过大,信号的质量会非常的差(不是都被反射掉)

仿真的是什么结构,模型呢?还有你扫频那么宽,才取了301个点有点少啊,建议点数加多点再仿真一下看看。

快速扫频在远离中心频点的地方会仿得不准
