过孔是怎样设计的？
录入：edatop.com 点击：
请问是不是圆柱然后把上表面挖去？
可以用布尔相减
用布尔相减的办法可以实现

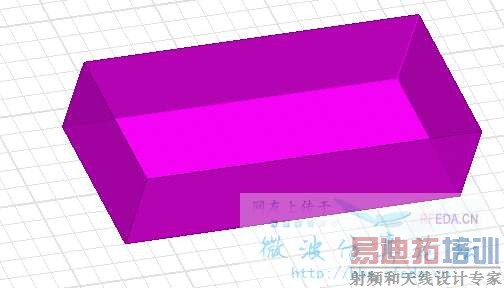

1.我先画个盒子，就当是基板

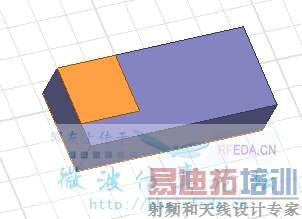

2.然后上面画个矩形，就当是天线
3.底面是地，都设置成pec

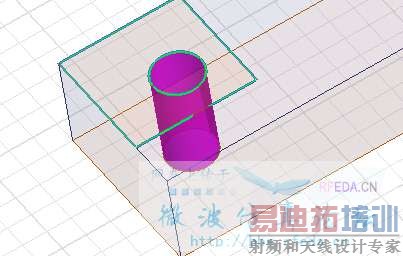

4.画上圆柱，就是过孔了

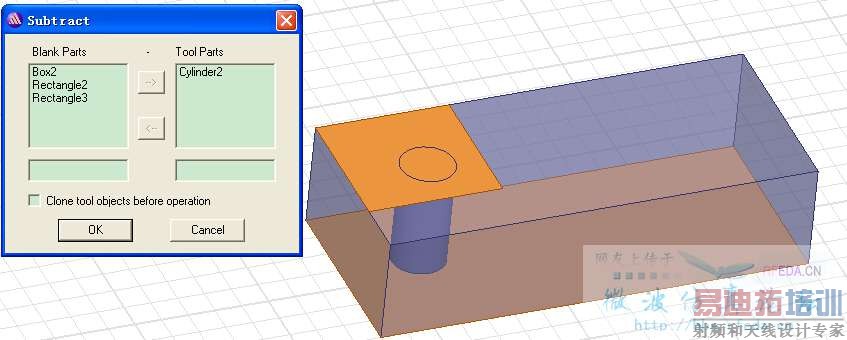

5.全部选中用Subtract ，就是布尔相减

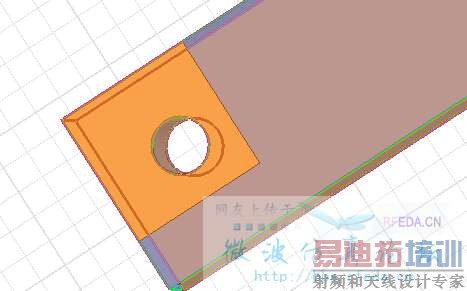

6.基板，上下铜片减去圆柱体

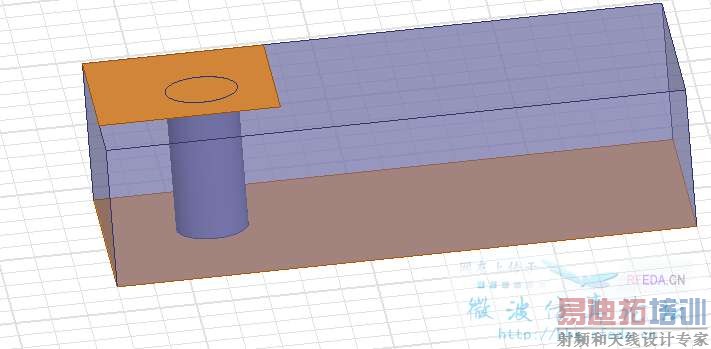

7.这样上下铜皮还没有通过过孔连起来，选中圆柱体内表面，也设置为pec
8.这样接地孔的功能就实现了
