hfss中设置lumped port时terminal包含不导电边缘的报错
录入：edatop.com 点击：

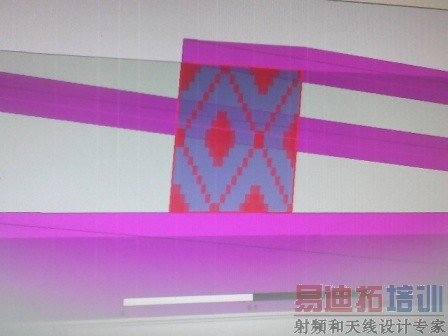

我用HFSS 13做差分过孔的仿真，我是如图设置的激励，
红色部分为铜，上面是导线，下面的基板是金属层，透明框内为介质，菱形格子是设置的lumped port，终端也是在这个面上，check通过了，但是求解报错：
“port refinement,process hf3d error: Terminal in rectangle1_T1” on port lumped Port_In_1 contains a non-conducting edge. The terminal may need to be assigned manually.
是我的设置出错了吗？我的PCB板仅由过孔以及传输线连通，会不会是由于没有设置地孔之类的原因呢？
红色部分为铜，上面是导线，下面的基板是金属层，透明框内为介质，菱形格子是设置的lumped port，终端也是在这个面上，check通过了，但是求解报错：
“port refinement,process hf3d error: Terminal in rectangle1_T1” on port lumped Port_In_1 contains a non-conducting edge. The terminal may need to be assigned manually.
是我的设置出错了吗？我的PCB板仅由过孔以及传输线连通，会不会是由于没有设置地孔之类的原因呢？
应该是terminal设置的面出错了，那么正确的应该怎么设置呢？求教啊
东西弄明白了，原来设置lumped port设置terminal最好是根据参考地自动生成的
