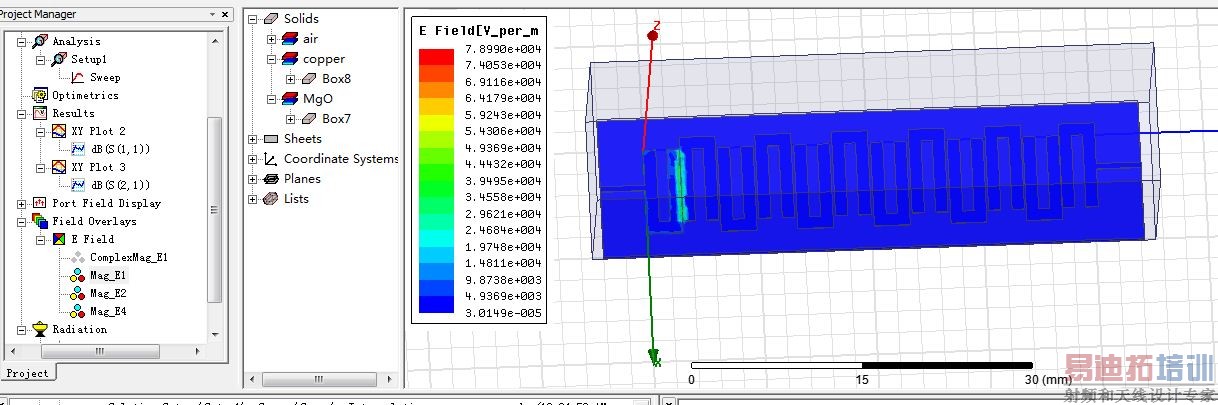

HFSS仿真结果电场分布是这样的,为什么只有第一个谐振器有电场分布?
录入:edatop.com 点击:
HFSS 模型
fitter_5.rar
HFSS模型
S11回波损耗很大-5db
谁能告诉我怎么回事啊?我已经纠结快两天了。
fitter_5.rar
HFSS模型
S11回波损耗很大-5db
谁能告诉我怎么回事啊?我已经纠结快两天了。
谁来指点下
文件发出来啊。
激励在哪?
没有激励,请问这个要怎么设置
大神,模型发出来了,请帮我看下
边界条件设置不完整,微带导体和接地面都要设置成理想导体边界,还有求解频率你设置的1GHz,而扫描频率范围却是3-4.75GHz.
他用的插值法扫频,求解频率影响不大吧。
端口有问题,我重新设置了下。
仿出来的通频带有3.58G ,4.06G,3.92G,4.44G。
不过只有第一个谐振。
