HFSS中仿真并优化一个天线的基本步骤和方法

我正在用HFSS仿真一个微带线演变的天线，只有一个端口waveport1，终端开路。有感于天线大多数还是单个端口的，所以想在这里谈谈自己对于仿真天线的拙见，也希望路过的各路大神能够指教一二，共同进步。
Z11参数，就是天线的输入阻抗，即天线作为传输线的负载的阻抗值，在仿真中，必须调整天线各处参数，使其成为一个实数，也即把天线调整的谐振状态。
Z0参数，端口阻抗。因为是waveport，这里的端口阻抗就是waveport代表的半无限长波导的特性阻抗。因为实际中的馈线大多是50欧姆的，所以这个参量最终要被调整为50欧姆。
那么，仿真一个天线的具体步骤就是：首先，建模仿真，得到Z11参数；调整天线到谐振状态，即Z11为实数；其次，根据调整后的Z11值，使用1/4波长匹配法调整端口阻抗Z0到50欧姆，此时的Z11和Z0是接近的，驻波也因此变小。
但是，我现在遇到的问题是，如何调整天线到谐振状态，似乎不管怎么调，我的Z11虚部总是很大。
希望有大神能够指导一二。

目前我的天线是半个波长的，从可视化电场看出的，但是几乎全反射了

天线一般不需要完全调成谐振状态吧，
因为天线一般有一定带宽的，
即便在某一个频率点上谐振，在其它频率点上也不一定的。

我现在是想在一个频点上调谐振，不然Z11不是实数啊

谐振状态与天线的结构和尺寸有关系，
目前没有统一教你怎么调的方法。

如果你是半波天线的话，
按理不应该是全反射的，
应该是接近纯阻抗状态的，
有可能是你模型设置的问题。

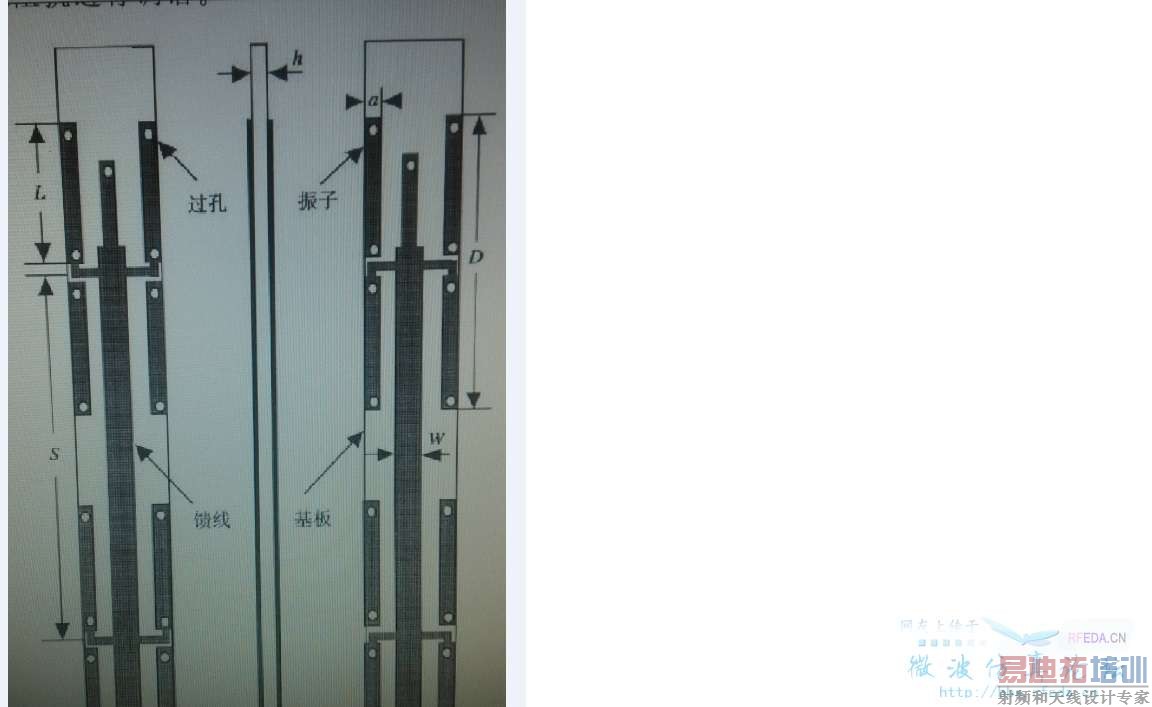

天线是根据这个图片仿真的，我只仿真了一个阵列单元，每个单元都是半波阵子。打孔的地方时上下相连的
