打孔金属在天线里具体是什么意思？怎么设计
录入：edatop.com 点击：
不好意思各位。关于那些空腔我实在是理不清思路。到底应该怎么画？
老师只说这是个过孔，是当作打孔金属接地来看。这具体是怎么实现的？
我试过很多种方法，比如，按照我的理解，是画出中间的那些圆柱然后介质常数设置为pec，因为同学分析说是做好往里面灌金属。但是我实在没理解，如果理解了也是难道说把那些圆柱的上表面挖去？可是不会啊。
所以到底怎么设计呢？
求大神解答啊。试过好多次都不知道哪里不对仿真结果丑得吓人。唯一感觉错的就是这个地方了，还有就是比较小可能性的内芯那里可能有丁丁问题。

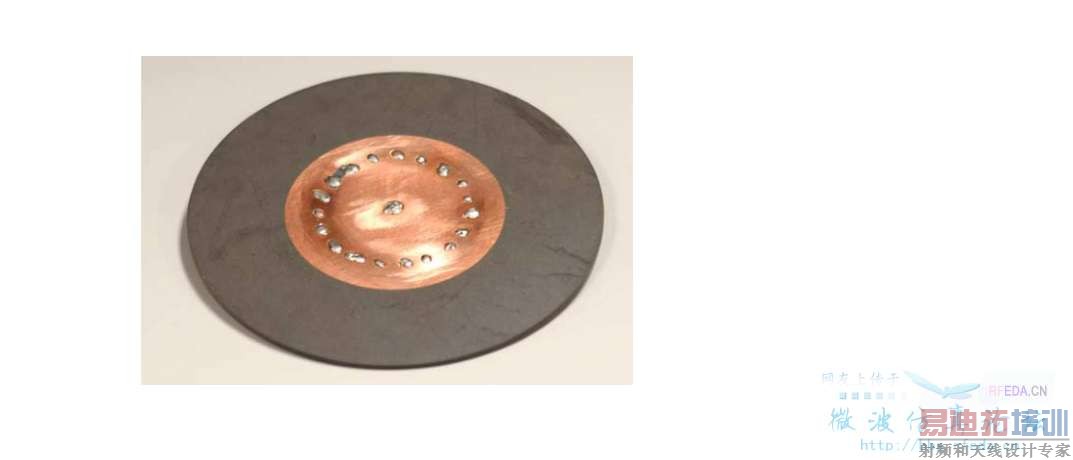

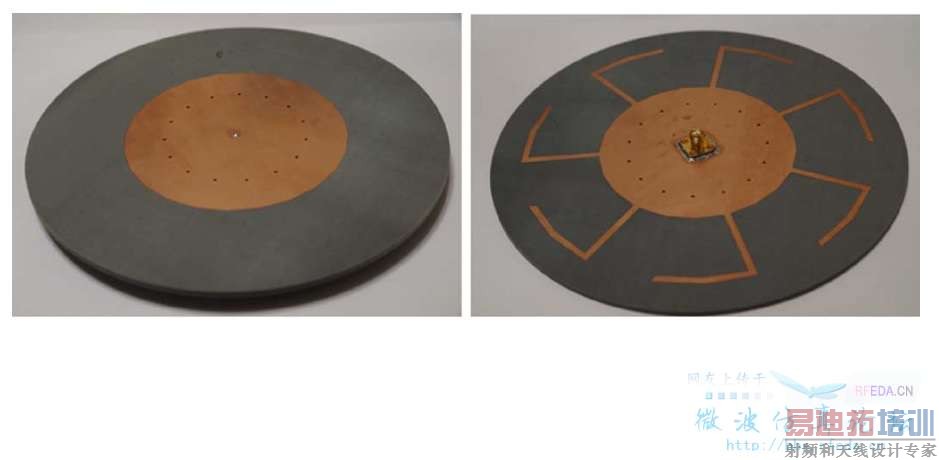

这个挺有意思的，可以问下是什么天线吗？是不是通过过孔将圆盘上表面和地相连了？
天线的工作方式可以用传输线理论中的LRC来理解，
各种结构形式的天线，就有各种LRC的组合。
你这个天线是怎么馈电的？
大神我有点不懂既然是孔那中间应该是空的吧？
倒f天线里也有接地的金属片，
打孔金属，在微带板叫做金属化过孔，又称金属化VIA过孔，我做微带印制板加工，可以和我交流，QQ:1540793439
