电场分布显示

录入:edatop.com     点击:

我按照fullbook上面的步骤做fullbook10中的介质谐振器仿真,为啥子在电场部分输出图这一步,显示得这么不好看。怎么是一个一个的点啊,给为牛人告诉我怎么改吧,这个图让我很难受。

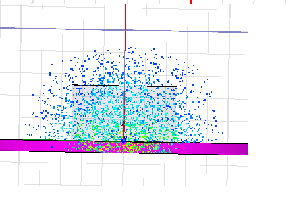

上图是我仿真的图
下图是fullbook中的图



如果选择一个体画电场是你上面的显示结果,而选择一个关心的面,再去画就会是下面的效果。



属性里选择isoXXX:等位面显示



昨天班里面吃饭,没有来,谢谢,我试试先。
谢谢



学到了~去试试



哈哈,是这样子的。谢谢啊。当时没注意到选择plane下的一个面。
谢谢两位。
