在create report中如何显示电场E幅度的函数
录入：edatop.com 点击：
在create report中如何显示电场E幅度的函数，比如选择矩形图，X坐标是腔体长度，Y坐标是某个平面上或体积中的E的最大值或者平均值，然后绘制函数图，

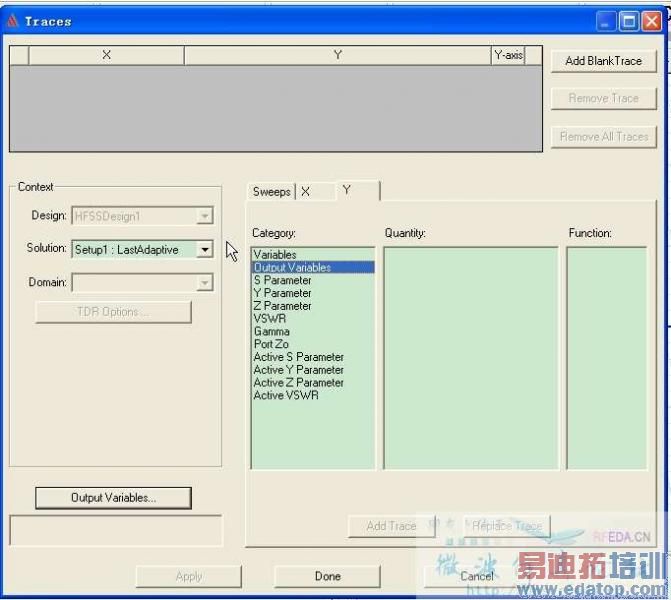

在输出变量里捣鼓了一大顿，结果Trace界面下的X栏下的输出变量里还是什么都没有，请高手帮帮忙，谢谢了
在输出变量里捣鼓了一大顿，结果Trace界面下的X栏下的输出变量里还是什么都没有，请高手帮帮忙，谢谢了
sweeps 有两个选项卡，第二个选项卡就是和变量有关的
专家你是指哪个sweep啊，analyze下的只能扫描频率吧，参数化下的sweep也只能设置物体尺寸的参数，不能设置电场强度E啊，你给截个图看看吧，谢了

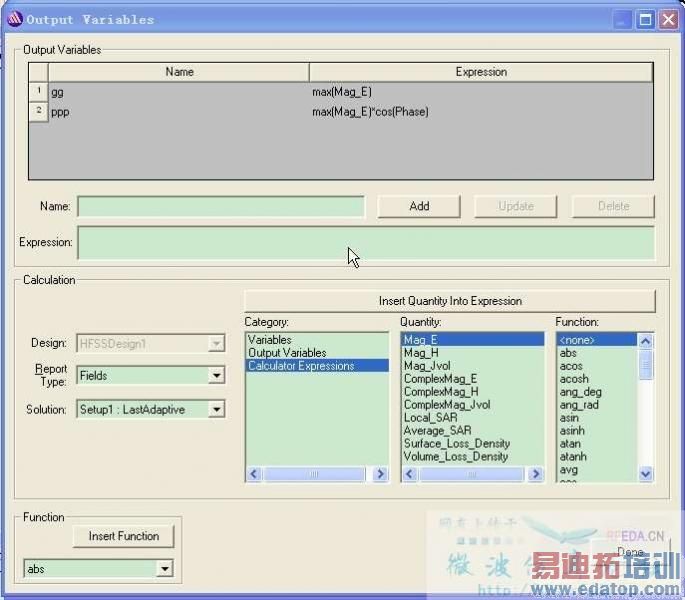

可以在out variables中找到电场这些计算量，然后定义输出变量，但是在trace下的输出变量里却找不到，不知道为什么啊。

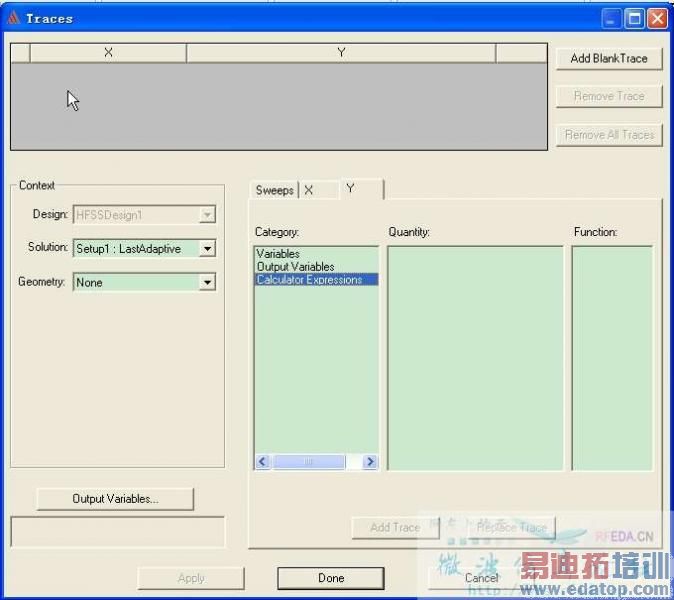

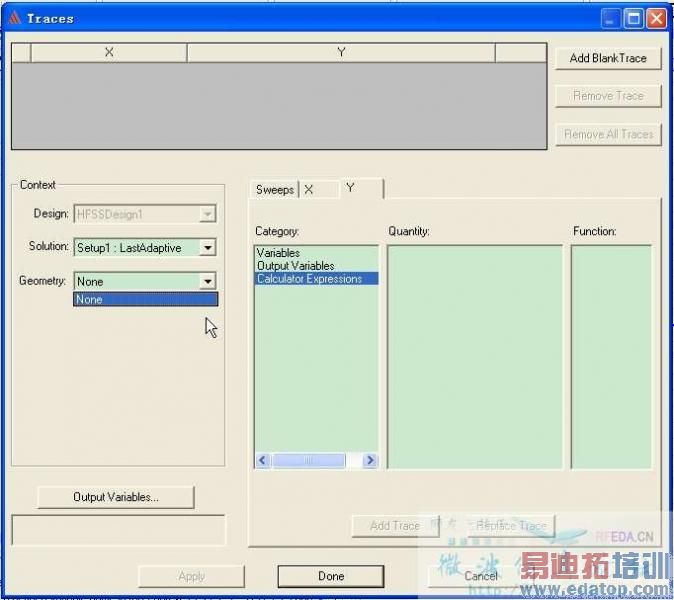

刚发现在“报告类型”里改成field就可以在traces下的category中看到计算器表达式，但是quantity还是什么都没有，而且几何图形也是none，但我在建模区已经选了一个平面了，不知道怎么回事。请高手解答下，再就是做图和场计算器能否结合起来用呢？
自己顶！
继续自己顶！
楼上，怎么用output variable啊。最好继续截图说明一下：）
帮顶
晕。。
